DG9-960-1230-1554 隔离器
隔离器

隔离器 DG9-960-1230-1554

工作频率 960~1230MHz, 通过功率200W, N

型号
DG9-960-1230-1554
库存
支持定制
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
否
净重
202 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率960~1230MHz
插入损耗0.4dB
隔离度20dB
驻波比1.3

其它参数

通过功率200W设计保证
耐反射功率100W设计保证
传输方向逆时针
接口形式N -J
阻抗50Ω
工作温度-40~+70℃设计保证

典型测试数据

Frequency MHzS21 IL dBS11 VSWRS22 VSWRS12 ISO dB
900.00-0.381.241.31-16.93
942.86-0.331.141.13-20.20
985.73-0.351.191.07-22.97
1028.59-0.381.231.10-24.40
1071.41-0.381.231.13-25.63
1114.28-0.401.191.12-28.05
1157.14-0.381.131.07-31.09
1200.00-0.411.121.03-27.53
1242.86-0.511.241.11-22.33
1285.72-0.791.451.25-18.82
1328.59-1.121.681.36-16.90
1371.41-3.302.462.05-24.29
1414.28-3.723.041.78-21.63
1457.14-2.542.521.85-13.08
1500.00-2.792.381.57-13.12

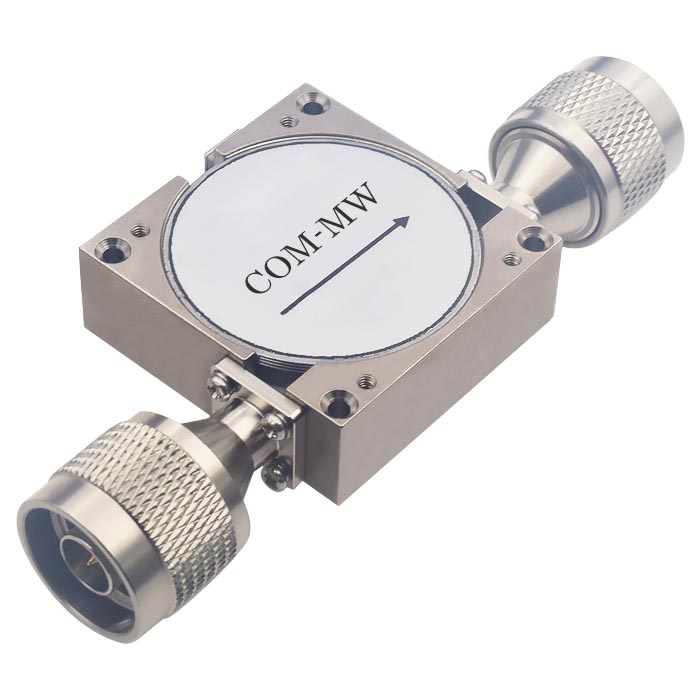

参考实物图

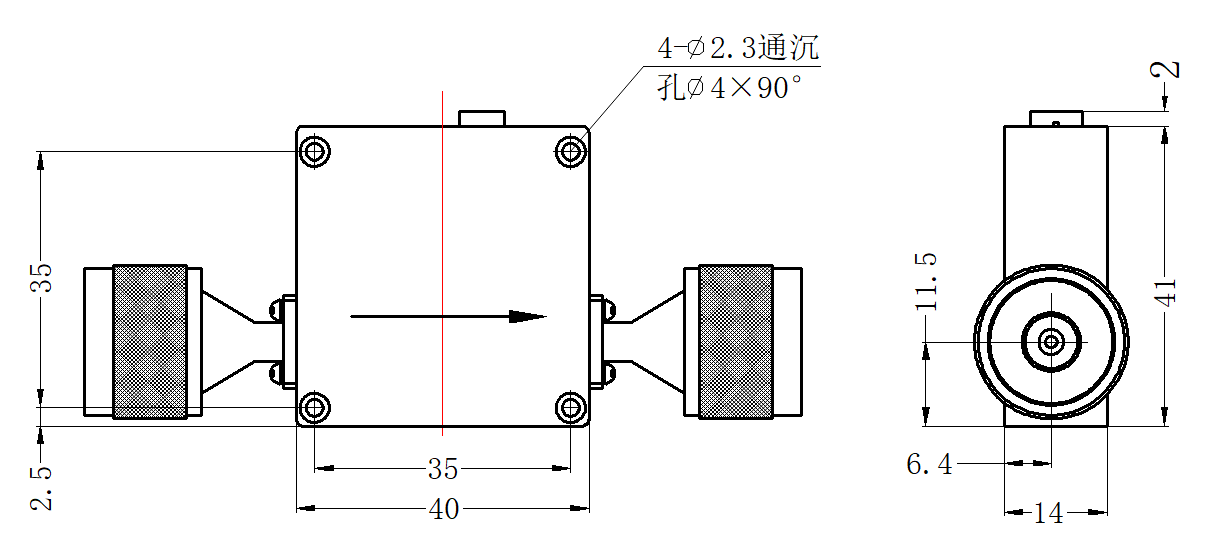

外形结构图(mm)

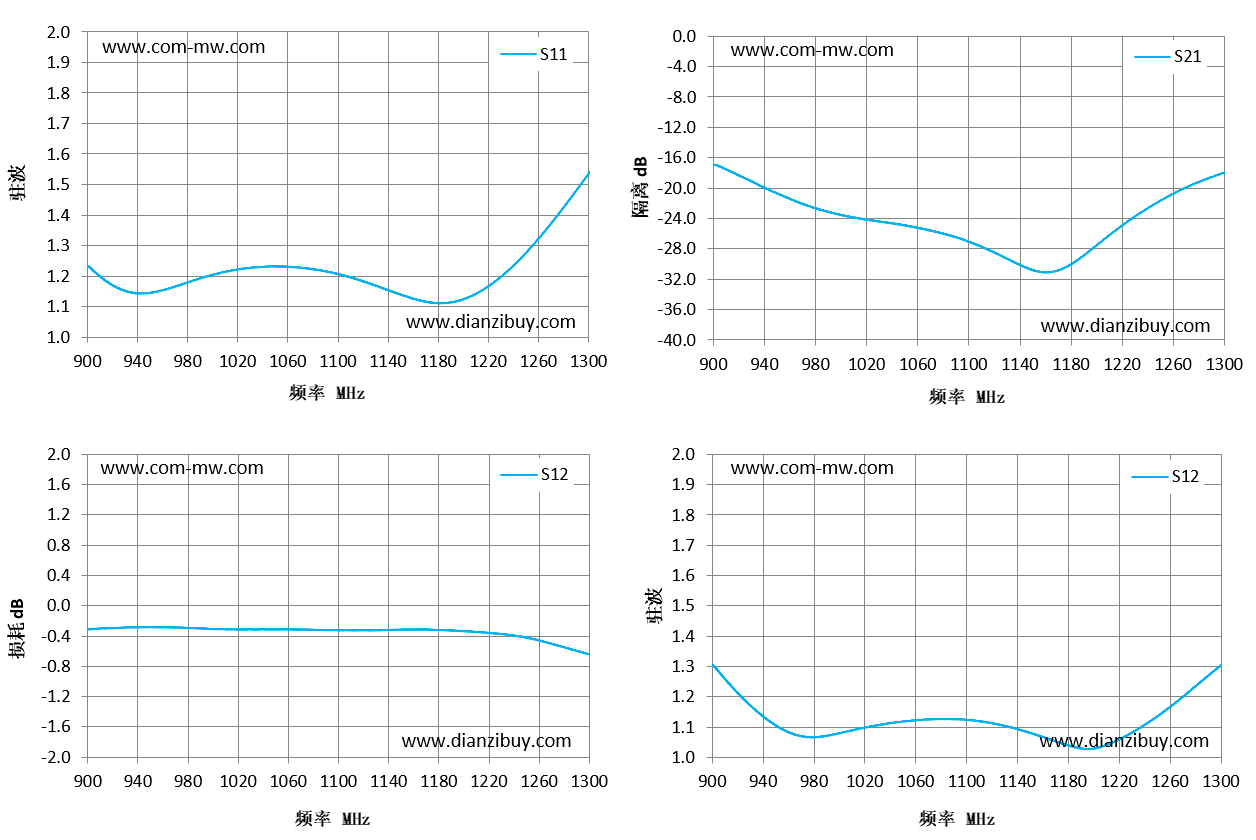

典型测试曲线图

注意事项

安装面平整,接地良好,隔离器、环行器是单向器件,一定要注意的输入输出端口; 隔离器、环行器是磁性器件,请使用不锈钢螺钉固定,禁止使用钢螺钉,禁止把器件安装在钢材质的机壳上,与其它带永磁的器件或其它隔离器同时安装在一个组件里,请保持器件之间的距离大于1cm以上,否则可能会影响产品电性能;产品整体温度大于125℃的情况下,请在订货前与我们协商; 清洗产品表面,请勿将产品浸泡清洗液中清洗;如果长期单独存隔离器环行器,请存放在湿度小于25%的防潮箱中。
