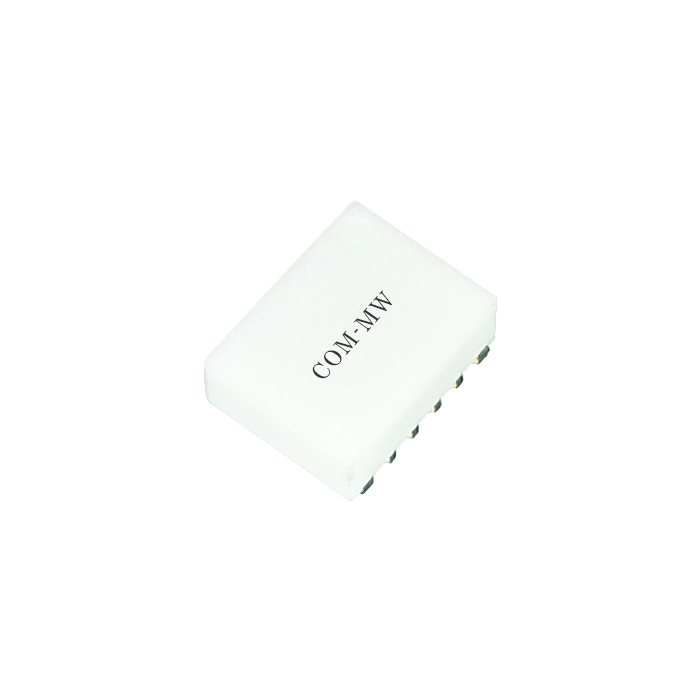

射频频率 5~2500MHz, 插入损耗 8.5dB, 表面贴装, 替代ADE-25MH+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 射频频率 | 5 | ~ | 2500 | MHz |
| 本振频率 | 5 | ~ | 2500 | MHz |
| 中频频率 | 5 | ~ | 1500 | MHz |
| 插入损耗 | 8.5 | dB | ||
| 驻波比 | 2.2 | |||
| 本振射频隔离 | 25 | dB | ||
| 本振中频隔离 | 25 | dB |
| -1dB功率 | +9dBm设计保证(Typ.) |
| 本振功率 | +13dBm设计保证 |
| IP3 | 18dBm设计保证(Typ.) |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 其它 | 替代ADE-25MH+ |

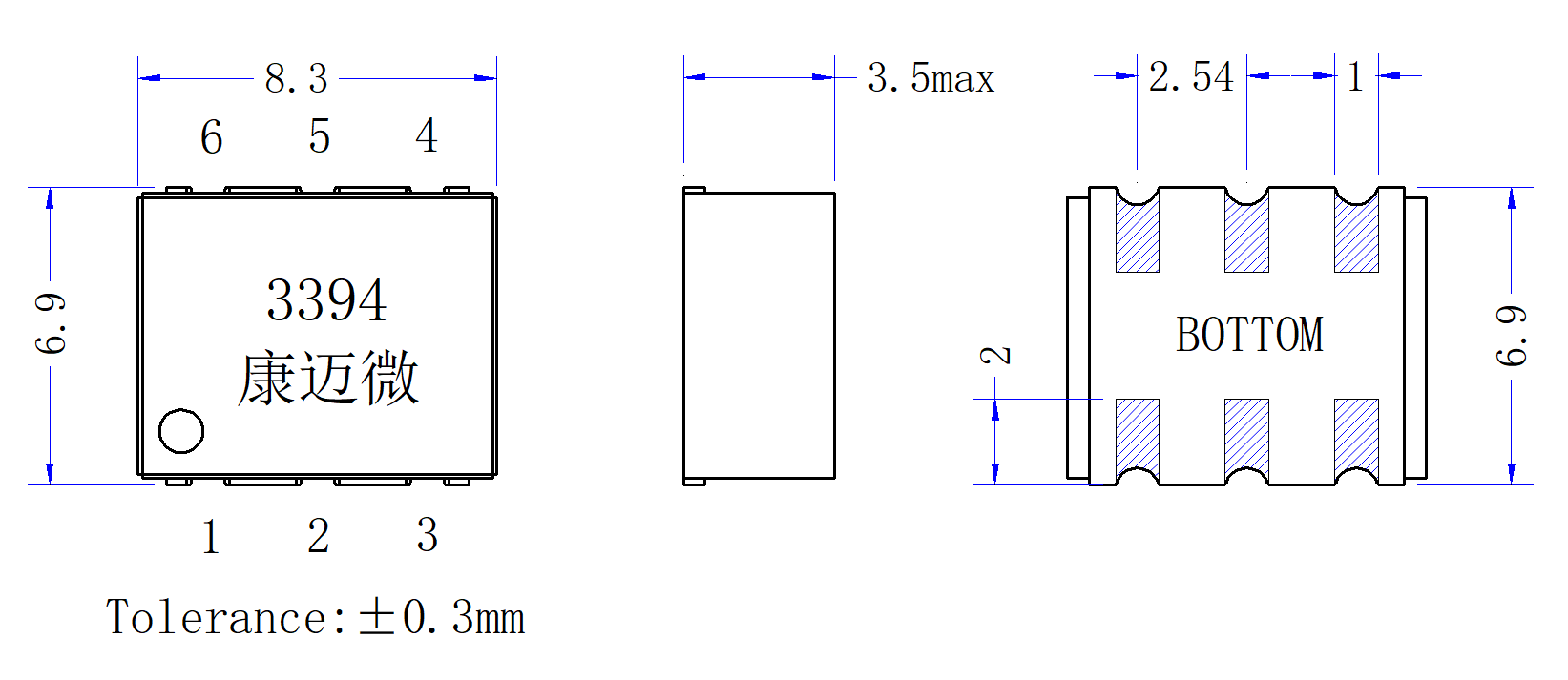

| 1 | LO | 6 |
| 2 | RF | 3 |
| 3 | IF | 2 |
| 4 | GND | 1，4，5 |

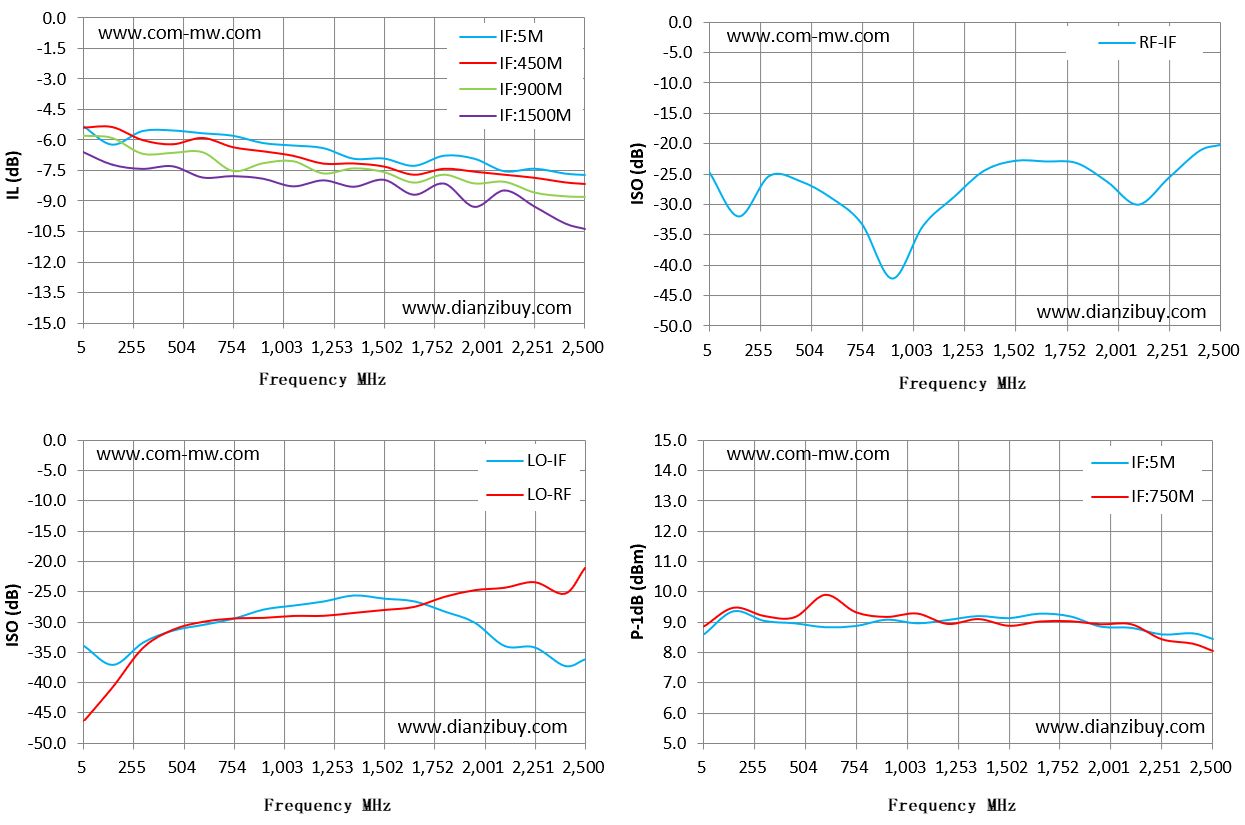

| Frequency MHz | IF:0.4G IL dB | IF:1.5G IL dB | LO-IF dB | LO-RF dB | RF-IF dB |
| 5 | -5.41 | -6.57 | -33.95 | -46.31 | -24.58 |
| 183 | -5.38 | -7.2 | -37.08 | -40.65 | -31.95 |
| 361 | -6.01 | -7.41 | -33.37 | -34.23 | -25.27 |
| 540 | -6.22 | -7.28 | -31.39 | -31.25 | -26.14 |
| 718 | -5.91 | -7.84 | -30.45 | -29.96 | -28.86 |
| 896 | -6.36 | -7.77 | -29.44 | -29.42 | -33.11 |
| 1074 | -6.78 | -8.28 | -27.26 | -29 | -33.5 |
| 1253 | -7.16 | -7.98 | -26.58 | -28.98 | -28.79 |
| 1431 | -7.15 | -8.3 | -25.59 | -28.5 | -24.39 |
| 1609 | -7.3 | -7.95 | -26.12 | -28.02 | -22.8 |
| 1787 | -7.7 | -8.7 | -26.57 | -27.51 | -22.91 |
| 1965 | -7.55 | -9.3 | -30.07 | -24.76 | -26.26 |
| 2144 | -7.7 | -8.48 | -33.95 | -24.36 | -30.01 |
| 2322 | -7.85 | -9.29 | -34.18 | -23.44 | -25.59 |
| 2500 | -8.15 | -10.4 | -36.17 | -21.1 | -20.2 |
| RF（MHz） | 杂散抑制（dBc） | IF谐波抑制（dBc） |
| 5.00 | 28@2LO-RF | 51.9@2IF |
| 300.00 | 28@2RF+LO | 48.8@3IF |
| 600.00 | 30@2LO-RF | 51@2IF |
| 900.00 | 12@3LO-RF | 48.9@2IF |
| 1200.00 | 11@3LO-RF | 45@2IF |
| 1600.00 | 11@3LO-RF | 48@2IF |
| 1800.00 | 11@3LO-RF | 43.8@2IF |
| 2100.00 | 10@3LO-RF | 43@2IF |
| 2500.00 | 10@3LO-RF | \ |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
