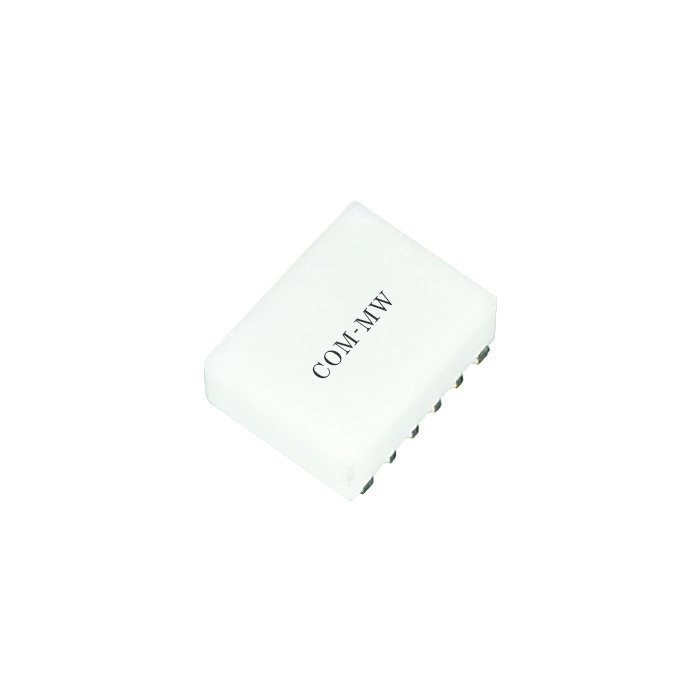

射频频率 5~4200MHz, 插入损耗 11.8dB, 功率容量0.2W, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 射频频率 | 5 | ~ | 4200 | MHz |
| 本振频率 | 5 | ~ | 4200 | MHz |
| 中频频率 | 5 | ~ | 3500 | MHz |
| 插入损耗 | 11.8 | dB | ||
| 本振射频隔离 | 28 | dB | ||
| 本振中频隔离 | 17 | dB | ||
| 射频中频隔离 | 18 | dB |
| 功率容量 | 0.2W设计保证 |
| 本振输入功率 | +13dBm |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |

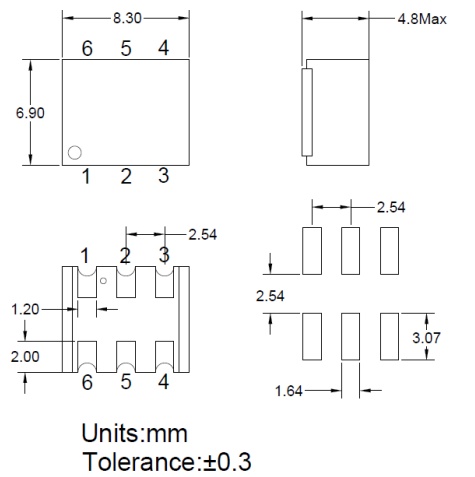

| 引脚序号 | 2 | 3 | 6 | 其他 |
| 引脚定义 | IF | RF | LO | GND |

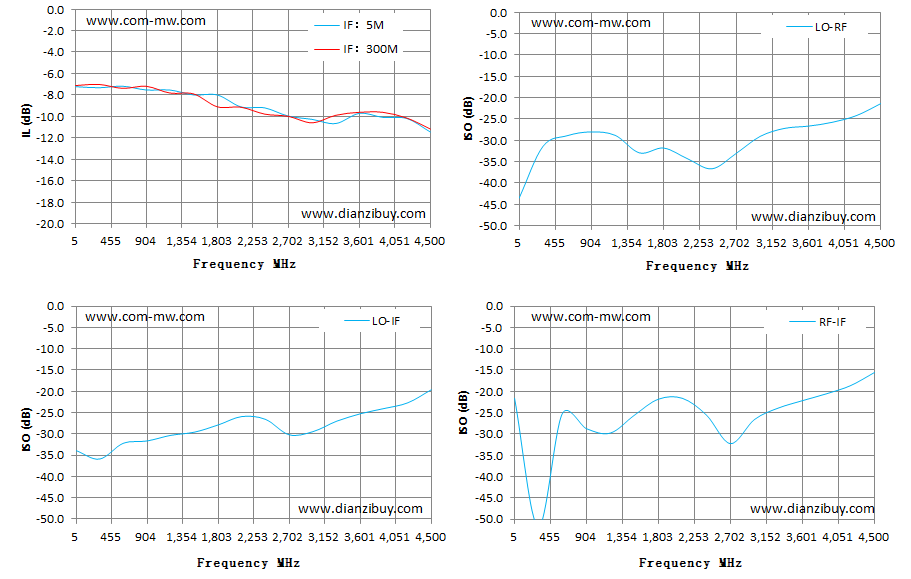

| Frequency MHz | IF：5M 损耗 dB | IF：300M 损耗 dB | LO-IF 隔离 dB | LO-RF 隔离 dB | RF-IF 隔离 dB |
| 5.00 | -7.22 | -7.12 | -33.91 | -43.53 | -21.61 |
| 300.00 | -7.32 | -7.01 | -35.90 | -31.45 | -51.76 |
| 600.00 | -7.18 | -7.38 | -32.20 | -28.94 | -25.28 |
| 900.00 | -7.53 | -7.19 | -31.66 | -28.05 | -28.71 |
| 1200.00 | -7.54 | -7.82 | -30.33 | -28.85 | -29.78 |
| 1500.00 | -7.99 | -7.90 | -29.58 | -32.96 | -25.60 |
| 1800.00 | -8.00 | -9.10 | -27.90 | -31.82 | -21.83 |
| 2100.00 | -9.11 | -9.14 | -25.91 | -34.35 | -21.61 |
| 2400.00 | -9.20 | -9.78 | -26.57 | -36.68 | -25.55 |
| 2700.00 | -9.97 | -9.99 | -30.20 | -33.10 | -32.25 |
| 3000.00 | -10.27 | -10.59 | -29.46 | -29.08 | -26.58 |
| 3300.00 | -10.66 | -9.89 | -27.02 | -27.22 | -23.89 |
| 3600.00 | -9.71 | -9.61 | -25.27 | -26.68 | -22.16 |
| 3900.00 | -10.09 | -9.62 | -24.03 | -25.78 | -20.54 |
| 4200.00 | -10.19 | -10.15 | -22.70 | -24.19 | -18.63 |
| 4500.00 | -11.46 | -11.18 | -19.62 | -21.40 | -15.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
提供技术要求，工程师 1 个工作日内响应。
