射频频率 0.5~500MHz, 插入损耗 6.5dB, 表面贴装, 替代ADE-1+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 射频频率 | 0.5 | ~ | 500 | MHz |
| 本振频率 | 0.5 | ~ | 500 | MHz |
| 中频频率 | DC | ~ | 500 | MHz |
| 插入损耗 | 6.5 | dB | ||
| 驻波比 | 2 | |||
| 本振射频隔离 | 50 | dB | ||
| 本振中频隔离 | 40 | dB |
| 本振功率 | +7dBm设计保证 |
| 1 dB COMP. | +1dBm设计保证 |
| IP3 | 15dBm设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 其它 | 替代ADE-1+ |

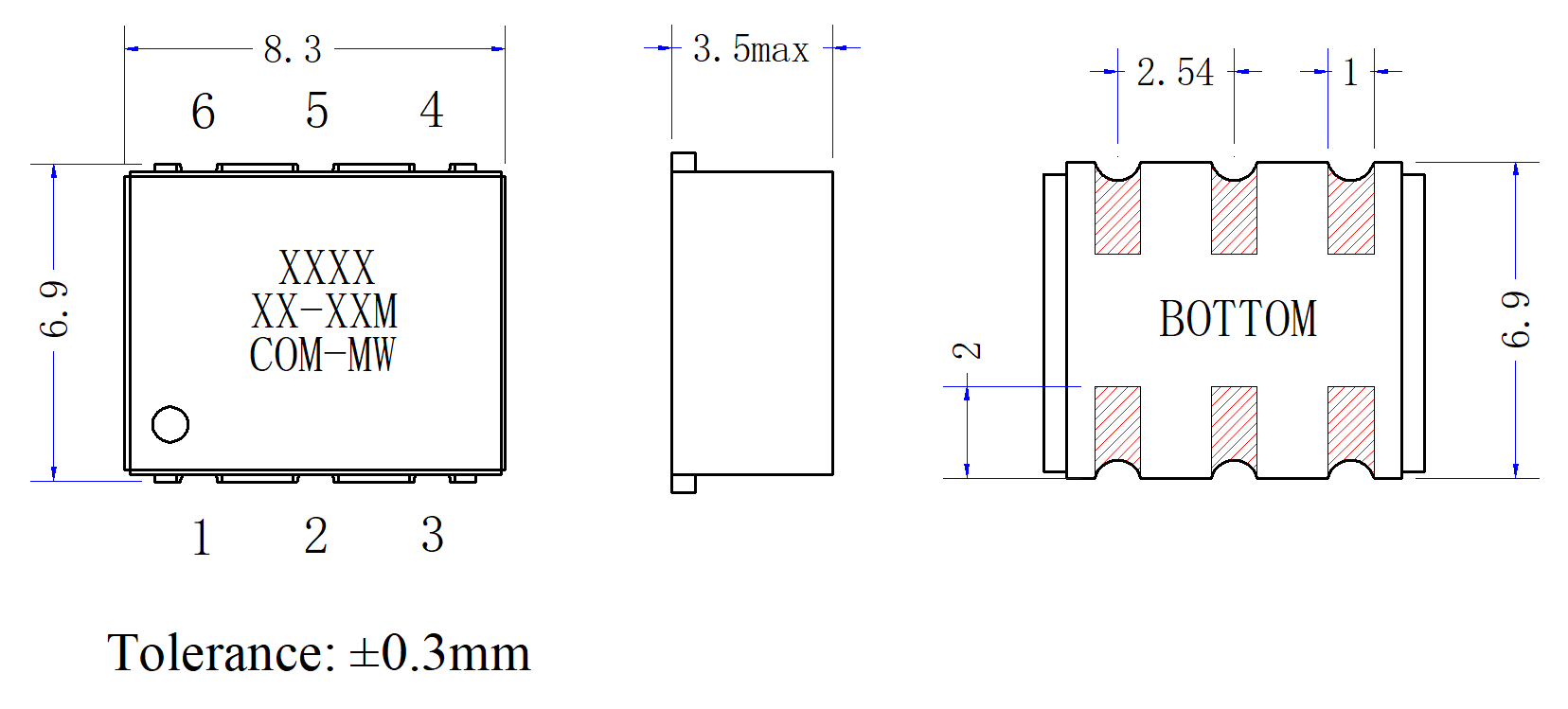

| 1 | LO | 6 |
| 2 | RF | 3 |
| 3 | IF | 2 |
| 4 | GND | 1，4，5 |

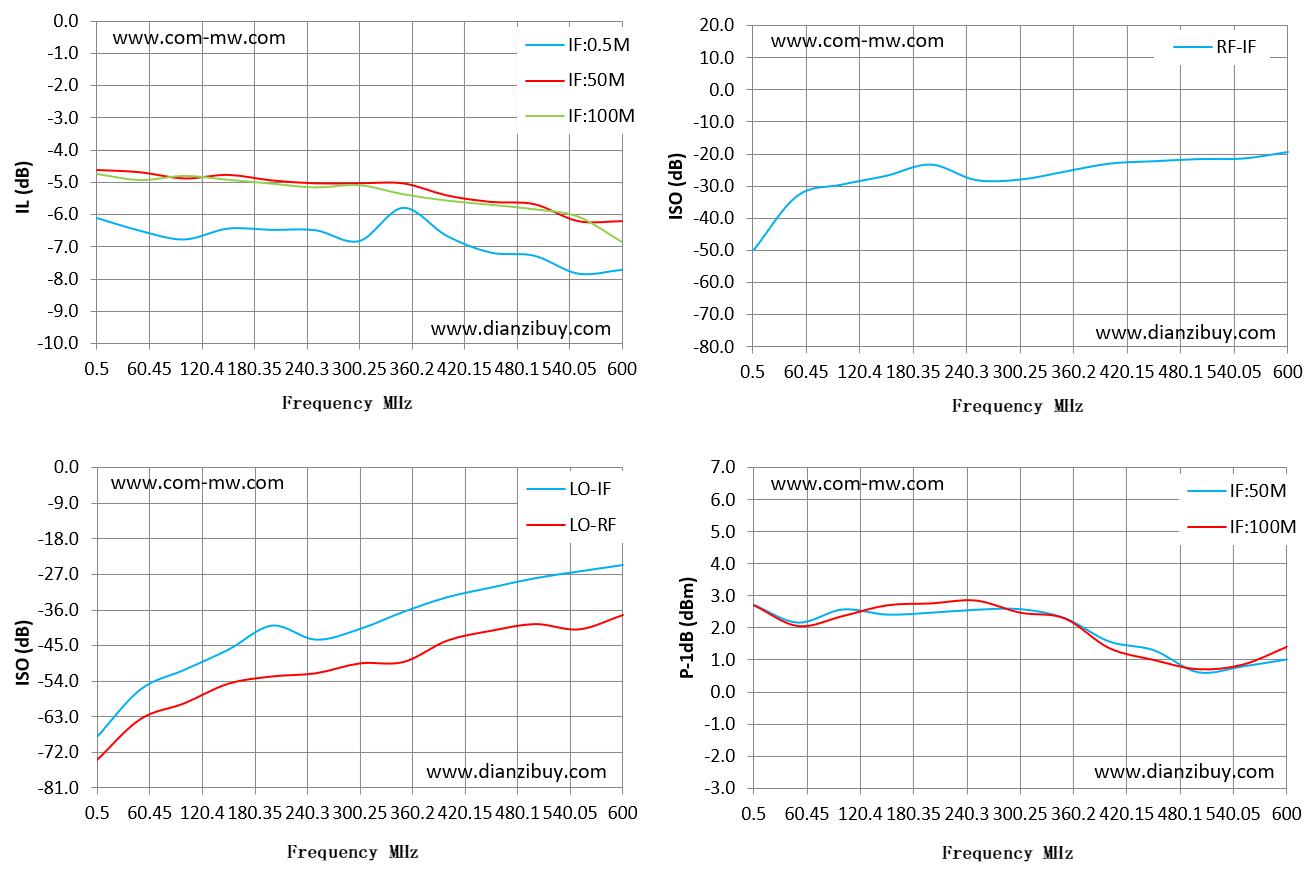

| Frequency MHz | IF:50M 损耗 dB | LO-IF 隔离 dB | LO-RF 隔离 dB | LO-IF 隔离 dB |
| 1 | -4.63 | -68.13 | -73.9 | -50.23 |
| 43 | -4.63 | -68.13 | -73.9 | -50.23 |
| 86 | -4.7 | -56.13 | -63.55 | -33.05 |
| 129 | -4.89 | -51.16 | -59.56 | -29.52 |
| 172 | -4.78 | -46.08 | -54.6 | -26.76 |
| 215 | -4.95 | -39.98 | -52.76 | -23.26 |
| 257 | -5.04 | -43.53 | -51.95 | -28.08 |
| 300 | -5.04 | -40.84 | -49.45 | -27.95 |
| 343 | -5.04 | -40.84 | -49.45 | -27.95 |
| 386 | -5.04 | -36.48 | -49.09 | -25.47 |
| 429 | -5.41 | -32.78 | -43.66 | -22.97 |
| 472 | -5.61 | -30.34 | -41.19 | -22.22 |
| 514 | -5.68 | -27.98 | -39.5 | -21.56 |
| 557 | -6.2 | -26.28 | -40.84 | -21.37 |
| 600 | -6.2 | -24.65 | -37.2 | -19.34 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
