通带频率一699~960MHz, 通带频率二1398~6000MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 699 | ~ | 960 | MHz |
| 通带频率二 | / | / | 1398 | ~ | 6000 | MHz |
| 通带一损耗 | / | / | 0.5 | dB | ||
| 通带二损耗 | / | / | 1.2 | dB | ||
| 通带一驻波 | / | / | 1.8 | |||
| 通带二驻波 | / | / | 2 | |||
| 通带一抑制度 | 1398-2880 | MHz≥ | 20 | dB | ||
| 通带二抑制度 | 699-960 | MHz≥ | 50 | dB |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

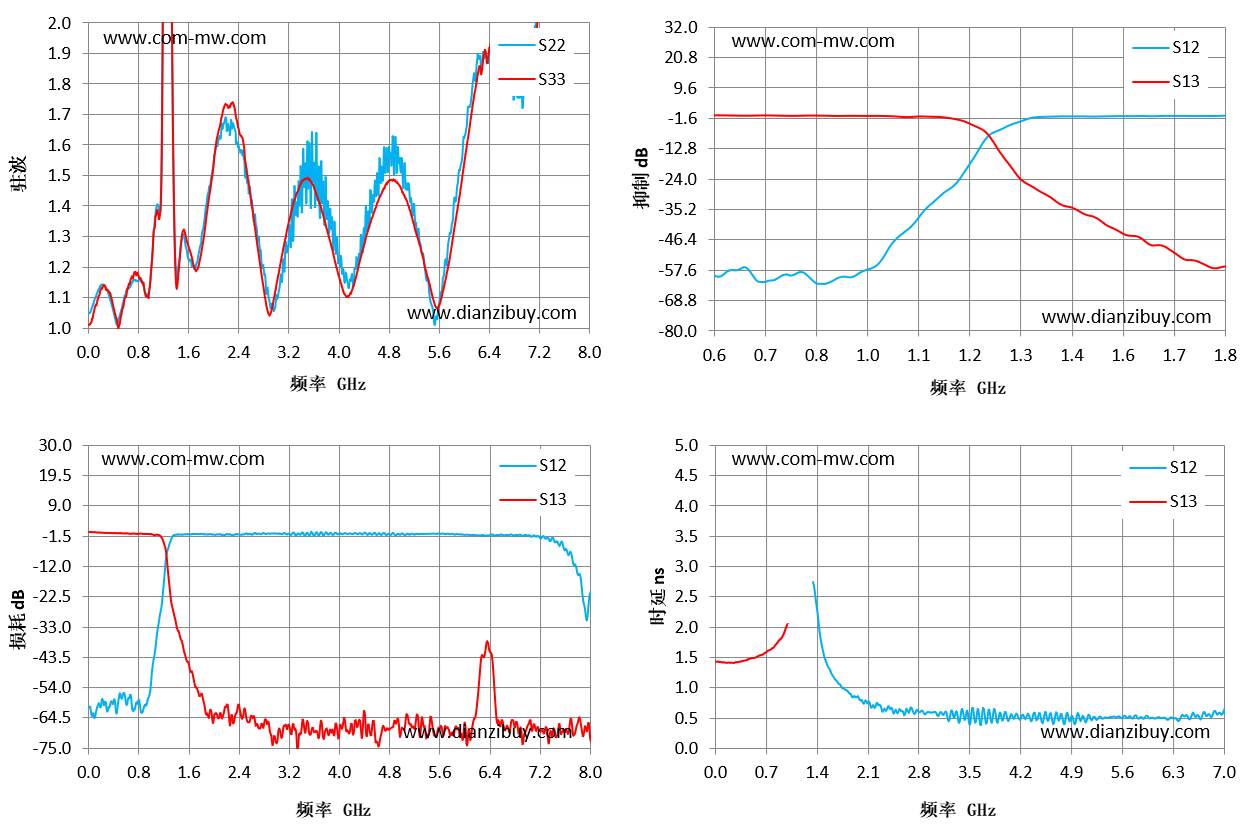

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 时延 ns | S13 时延 ns |
| 0.01 | 1.05 | -60.51 | -0.07 | - | 1.44 |
| 0.57 | 1.1 | -55.92 | -0.6 | - | 1.52 |
| 1.14 | 1.37 | -28.91 | -1.32 | - | - |
| 1.71 | 1.2 | -0.69 | -53.85 | 1.05 | - |
| 2.29 | 1.65 | -1.07 | -63.46 | 0.61 | - |
| 2.86 | 1.13 | -0.51 | -65.94 | 0.59 | - |
| 3.43 | 1.59 | -0.61 | -65.79 | 0.47 | - |
| 4 | 1.22 | -0.55 | -69.83 | 0.56 | - |
| 4.57 | 1.47 | -0.3 | -70.01 | 0.45 | - |
| 5.14 | 1.41 | -0.73 | -66.74 | 0.55 | - |
| 5.71 | 1.22 | -0.66 | -67.84 | 0.52 | - |
| 6.29 | 1.87 | -1.02 | -42.87 | 0.49 | - |
| 6.86 | 1.75 | -1.02 | -69.76 | 0.61 | - |
| 7.43 | 3.49 | -3.09 | -68.4 | 0.81 | - |
| 8 | 17.15 | -21.38 | -71.01 | -1.81 | - |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
