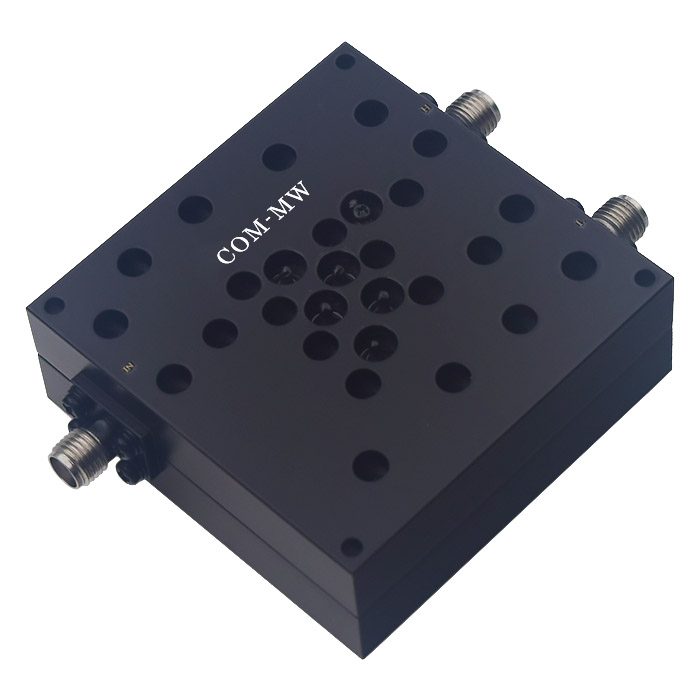

通带频率一3~5.1GHz, 通带频率二6~15.3GHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 3 | ~ | 5.1 | GHz |
| 通带频率二 | / | / | 6 | ~ | 15.3 | GHz |
| 通带一损耗 | / | / | 2 | dB | ||
| 通带二损耗 | / | / | 2 | dB | ||
| 通带一驻波 | / | / | 1.6 | |||
| 通带二驻波 | / | / | 1.7 | |||
| 通带一抑制度 | 6-15.3 | GHz≥ | 50 | dB | ||
| 通带二抑制度 | 3-5.1 | GHz≥ | 50 | dB |

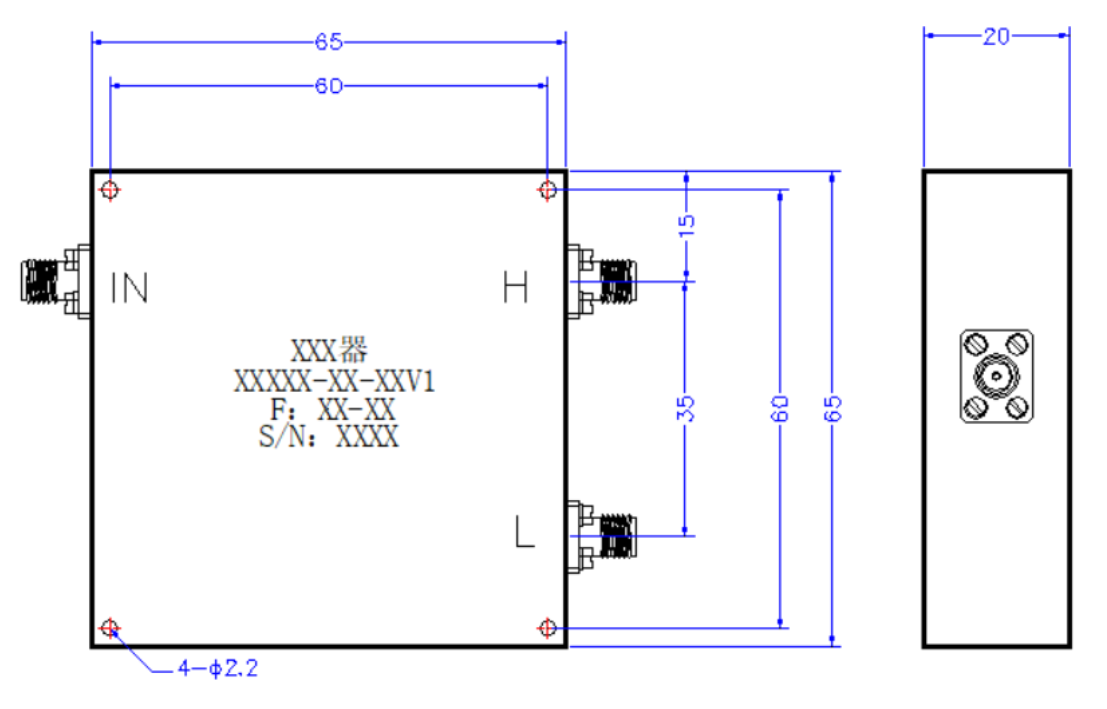

| 接口形式 | SMA-K |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

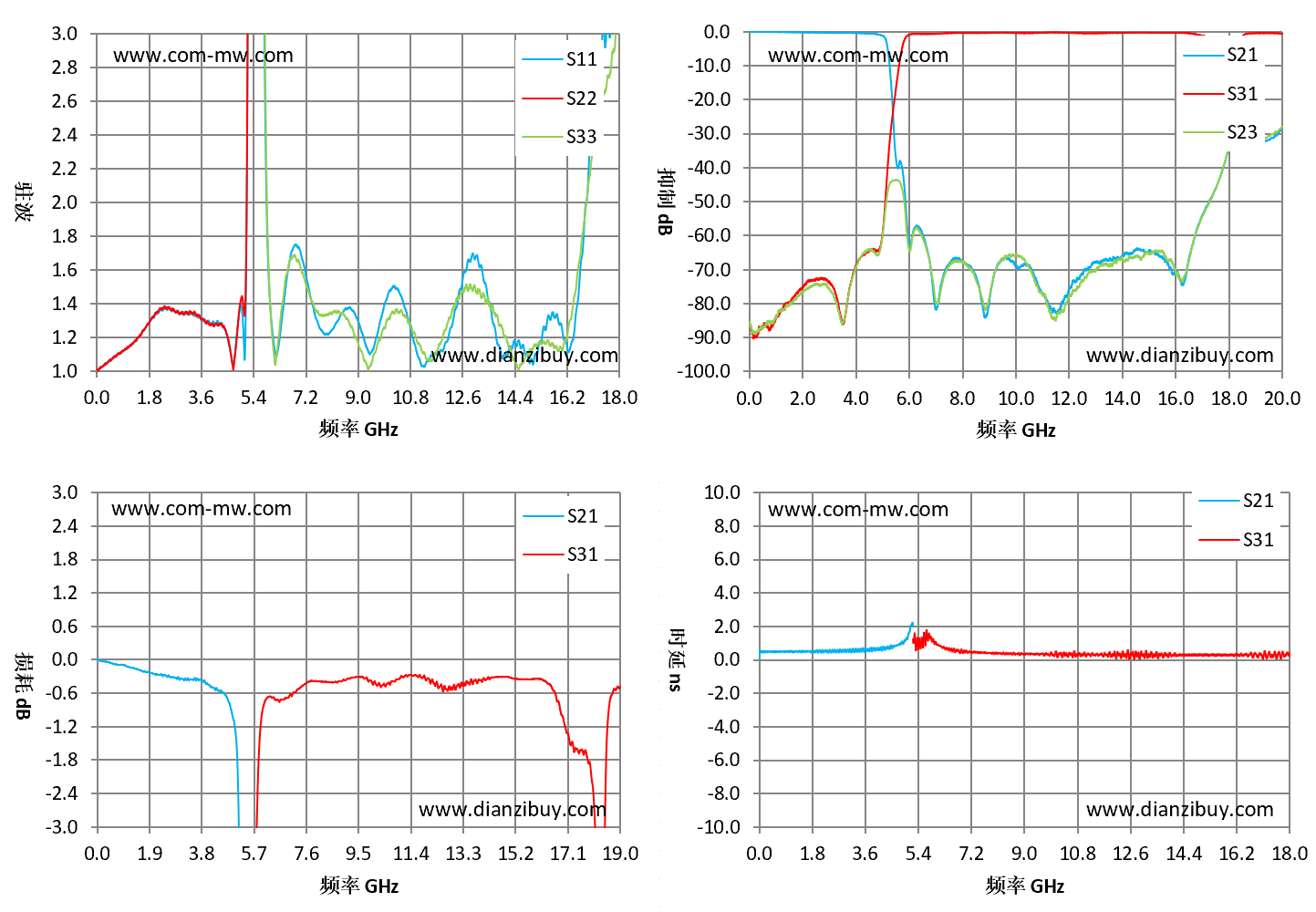

| 频率GHz | S11驻波 | S22驻波 | S33驻波 | S21损耗dB | S31损耗dB |
| 0.1 | 1.01 | 1.01 | 165.98 | 0.01 | -85.66 |
| 1.29 | 1.17 | 1.17 | 747.24 | -0.14 | -80.78 |
| 2.57 | 1.36 | 1.36 | 385.28 | -0.29 | -72.81 |
| 3.86 | 1.29 | 1.28 | 384.11 | -0.39 | -72.12 |
| 5.14 | 1.52 | 1.66 | 74.81 | -2.88 | -45.32 |
| 6.43 | 1.39 | 79.97 | 1.45 | -58.23 | -0.69 |
| 7.71 | 1.24 | 136.12 | 1.33 | -66.65 | -0.39 |
| 9 | 1.3 | 30.75 | 1.17 | -79.92 | -0.37 |
| 10.29 | 1.49 | 52.38 | 1.36 | -68.56 | -0.48 |
| 11.57 | 1.09 | 58.9 | 1.07 | -82.48 | -0.28 |
| 12.86 | 1.65 | 137.57 | 1.51 | -68.33 | -0.51 |
| 14.14 | 1.09 | 60.89 | 1.17 | -65.07 | -0.36 |
| 15.43 | 1.25 | 57.88 | 1.16 | -66.23 | -0.35 |
| 16.71 | 1.68 | 70.84 | 1.8 | -60.73 | -0.74 |
| 18 | 3.26 | 56.11 | 3.25 | -34.05 | -2.26 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
