通带频率一 5.1~5.9GHz, 通带频率二 10~18GHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 5.1 | ~ | 5.9 | GHz |
| 通带频率二 | / | / | 10 | ~ | 18 | GHz |
| 通带一损耗 | / | / | 1 | dB | ||
| 通带二损耗 | / | / | 1 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 通带一抑制度 | 10-18 | GHz≥ | 70 | dB | ||
| 通带二抑制度 | 5.1-5.9 | GHz≥ | 70 | dB |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

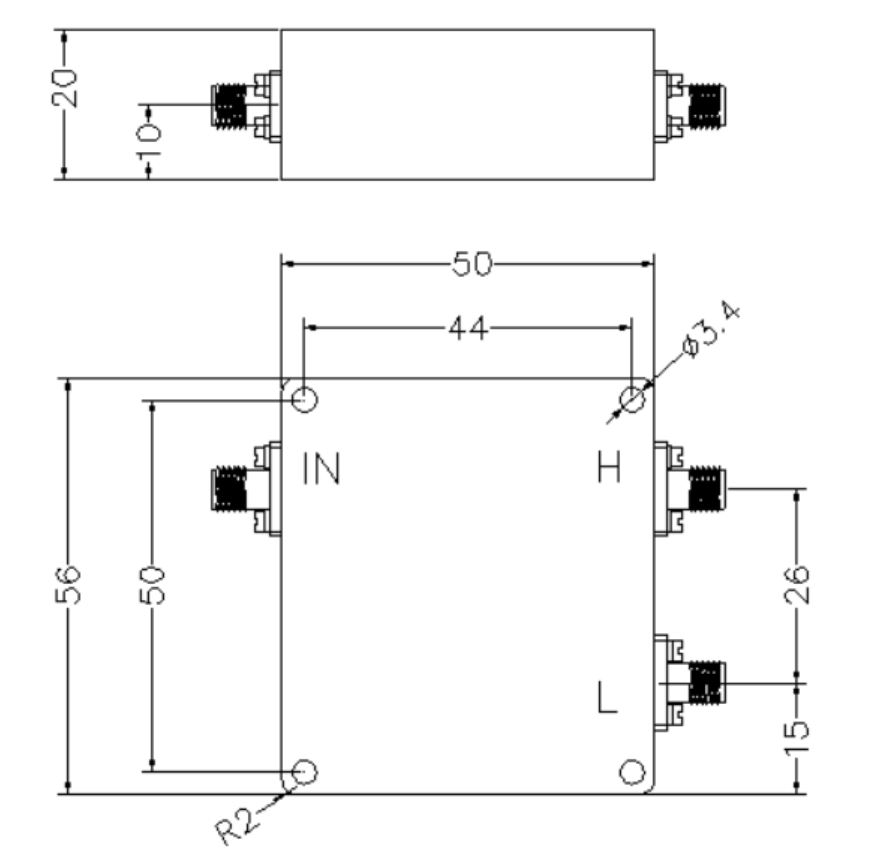

| 1 | 公共端 | IN |
| 2 | 通带一 | L |
| 3 | 通带二 | H |
| 4 | 接地端 | 外壳 |

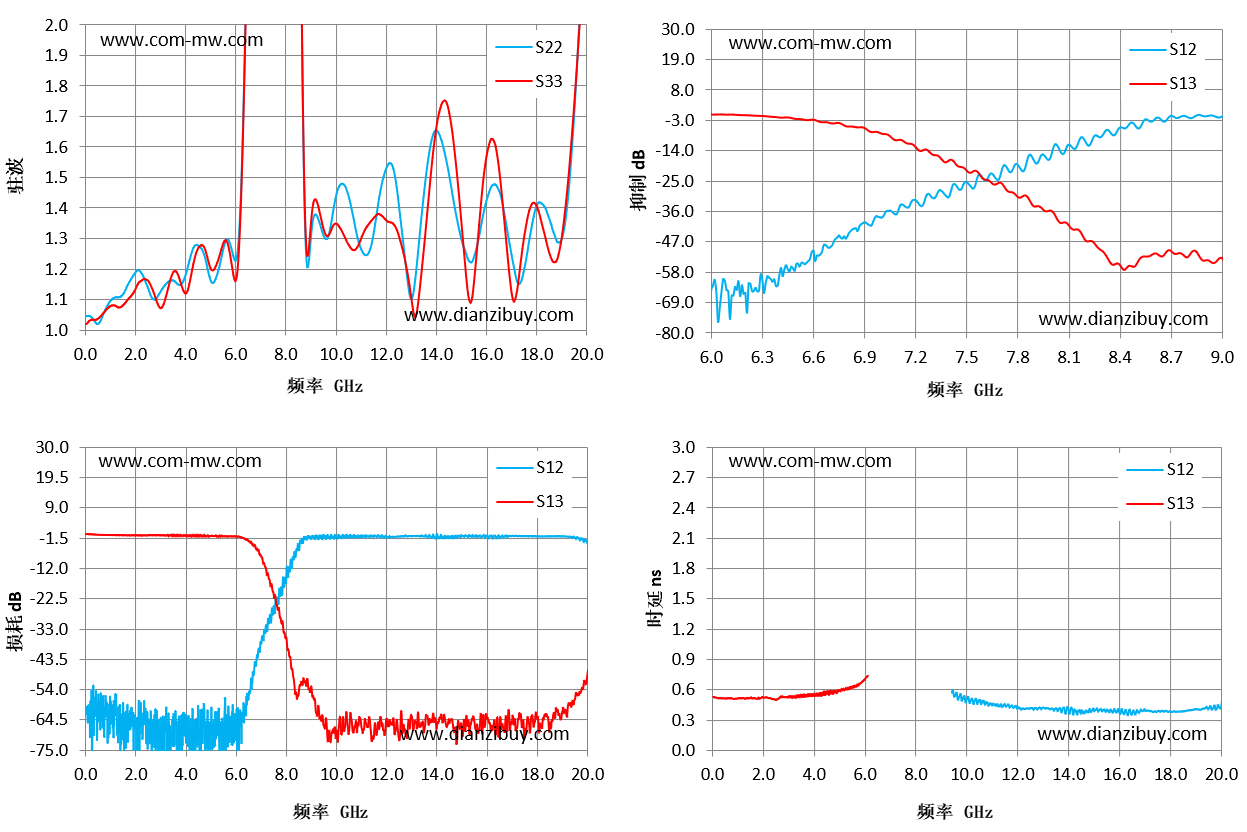

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 时延 ns | S13 时延 ns |
| 0.01 | 1.04 | -60.86 | -0.05 | 0.53 | |
| 1.43 | 1.11 | -65.88 | -0.49 | 0.51 | |
| 2.86 | 1.11 | -70.47 | -0.52 | 0.53 | |
| 4.29 | 1.27 | -67.71 | -0.69 | 0.54 | |
| 5.71 | 1.29 | -69.36 | -0.89 | 0.64 | |
| 7.14 | 8.95 | -34.23 | -11.15 | ||
| 8.57 | 2.56 | -3.05 | -52.4 | ||
| 10 | 1.44 | -1.08 | -68.7 | 0.51 | |
| 11.43 | 1.29 | -0.91 | -70.32 | 0.44 | |
| 12.86 | 1.16 | -1 | -65.4 | 0.42 | |
| 14.29 | 1.6 | -1.32 | -62.81 | 0.38 | |
| 15.71 | 1.31 | -0.83 | -67.77 | 0.38 | |
| 17.14 | 1.19 | -0.84 | -67.79 | 0.39 | |
| 18.57 | 1.35 | -1.06 | -66.07 | 0.39 | |
| 20 | 2.42 | -3.21 | -49.38 | 0.46 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
