通带频率一1429~1518MHz, 通带频率二1670~1710MHz, DC~1378MHz≥dBc, DC~1520MHz≥dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 1429 | ~ | 1518 | MHz |
| 通带频率二 | / | 3dB带宽：55~60MHz（BW40dB/BW3dB≤2.5） | 1670 | ~ | 1710 | MHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 通带波动 | / | / | 0.4 | dB | ||
| 通带驻波一 | / | / | 1.3 | |||
| 通带驻波二 | / | / | 1.3 | |||
| 通带一抑制度 | DC~1378 | MHz≥ | 33 | dBc | ||
| 通带一抑制度 | 1570~5000 | MHz≥ | 35 | dBc | ||
| 通带一抑制度 | 1670~1710 | MHz≥ | 70 | dBc | ||
| 通带二抑制度 | DC~1520 | MHz≥ | 60 | dBc | ||
| 通带二抑制度 | 3340~3420 | MHz≥ | 60 | dBc | ||
| 通带二抑制度 | 5010~5130 | 90 | dBc | |||
| 通带隔离 | 80 | dB |
| 接口形式 | SMA-K |
| 接口材质 | 外壳铜接头颜色：三元合金 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 三阶互调 | 输入1670~1710MHz，功率43dBm的单音信号时，产生无源交调信号小于135dbc（主要考核5010~5130MHz） |

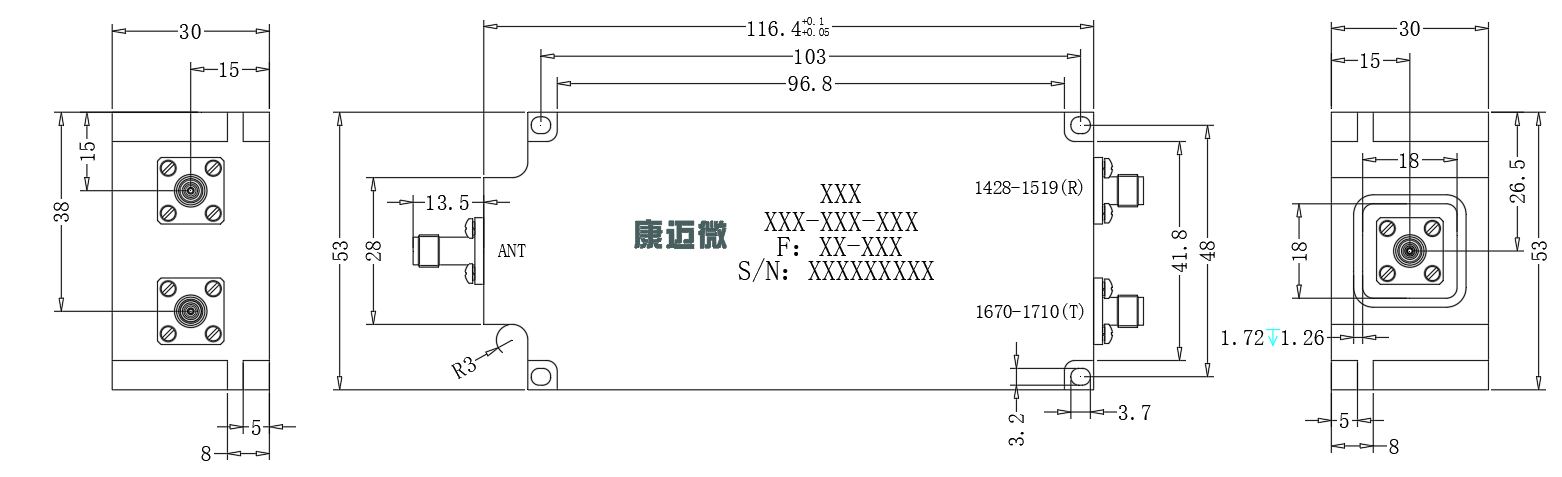

| 1 | 公共端 | ANT:SMA-KFD65 |
| 2 | 通带一 | RX:SMA-KFD64 |
| 3 | 通带二 | TX:SMA-KFD64 |
| 4 | 接地端 | --- |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
