通带频率一 66~108MHz, 通带频率二 146~240MHz, 通带频率三 380~470MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 66 | ~ | 108 | MHz |
| 通带频率二 | / | / | 146 | ~ | 240 | MHz |
| 通带频率三 | / | / | 380 | ~ | 470 | MHz |
| 通带一损耗 | / | / | 1.2 | dB | ||
| 通带二损耗 | / | / | 1.2 | dB | ||
| 通带波动 | / | / | 1.0 | dB | ||
| 通带驻波 | / | / | 1.4 | |||
| 通带一抑制度 | 146-240 | MHz≥ | 40 | dBc | ||
| 通带一抑制度 | 380-470 | MHz≥ | 90 | dBc | ||
| 通带二抑制度 | 66-108 | MHz≥ | 40 | dBc | ||
| 通带二抑制度 | 380-470 | MHz≥ | 82 | dBc |
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 通带三：吸收式，内置负载。 |

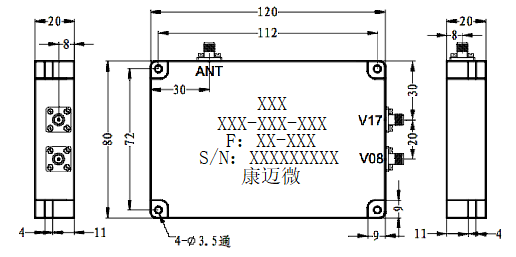

| 1 | 公共端 | ANT |
| 2 | 通带一 | V08 |
| 3 | 通带二 | V17 |

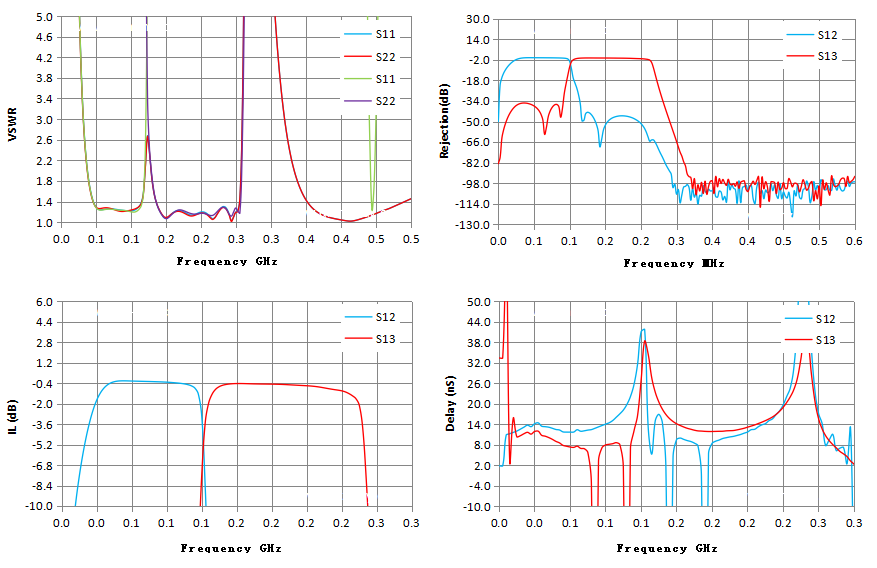

| Frequency GHz | S11 驻波 | S22 驻波 | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S12 抑制 dB | S13 抑制 dB | S12 时延 ns | S13 时延 ns |
| 0.01 | 4221.13 | 4508.57 | 1661.66 | 1228.07 | -50.03 | -82.82 | -50.03 | -82.82 | 1.82 | 33.42 |
| 0.04 | 1.81 | 1.77 | 1.79 | 977.75 | -0.53 | -35.72 | -0.53 | -35.72 | 13.29 | 10.49 |
| 0.07 | 1.26 | 1.27 | 1.25 | 718.51 | -0.25 | -41.92 | -0.25 | -41.92 | 11.95 | 6.93 |
| 0.11 | 1.27 | 1.28 | 1.22 | 94.70 | -0.51 | -39.60 | -0.51 | -39.60 | 19.81 | -136.15 |
| 0.14 | 1.29 | 1.30 | 65.48 | 1.28 | -36.34 | -0.55 | -36.34 | -0.55 | 14.41 | 18.41 |
| 0.18 | 1.18 | 1.16 | 330.28 | 1.21 | -56.44 | -0.47 | -56.44 | -0.47 | 5.33 | 11.88 |
| 0.21 | 1.18 | 1.15 | 296.54 | 1.16 | -45.54 | -0.58 | -45.54 | -0.58 | 11.38 | 12.82 |
| 0.25 | 1.19 | 1.19 | 457.51 | 1.27 | -58.18 | -1.37 | -58.18 | -1.37 | 30.22 | 24.08 |
| 0.29 | 10.09 | 10.09 | 968.99 | 42.31 | -88.52 | -49.21 | -88.52 | -49.21 | 6.99 | 6.05 |
| 0.32 | 3.10 | 3.10 | 171.98 | 49.16 | -99.17 | -90.93 | -99.17 | -90.93 | 69.40 | -10.80 |
| 0.36 | 1.30 | 1.30 | 152.31 | 66.58 | -104.11 | -96.58 | -104.11 | -96.58 | 97.98 | -32.39 |
| 0.39 | 1.08 | 1.08 | 115.54 | 64.73 | -96.04 | -95.05 | -96.04 | -95.05 | 46.58 | -13.52 |
| 0.43 | 1.07 | 1.07 | 16.68 | 70.91 | -110.44 | -96.55 | -110.44 | -96.55 | -58.97 | -33.42 |
| 0.46 | 1.22 | 1.22 | 11.74 | 77.64 | -98.69 | -96.99 | -98.69 | -96.99 | 33.04 | 33.55 |
| 0.50 | 1.44 | 1.44 | 52.73 | 108.04 | -104.00 | -98.23 | -104.00 | -98.23 | 10.91 | 85.72 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
