通带频率TX 663~698MHz, 通带频率RX 617~652MHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率TX | / | / | 663 | ~ | 698 | MHz |
| 通带频率RX | / | / | 617 | ~ | 652 | MHz |
| 通带一损耗 | / | / | 2.2 | dB | ||
| 通带二损耗 | / | / | 2.2 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 通带TX抑制度 | 658&703 | MHz≥ | 80 | dB | ||
| 通带TX抑制度 | 617-652 | MHz≥ | 70 | dB | ||
| 通带RX抑制度 | 612&657 | MHz≥ | 80 | dB | ||
| 通带RX抑制度 | 663-698 | MHz≥ | 70 | dB |

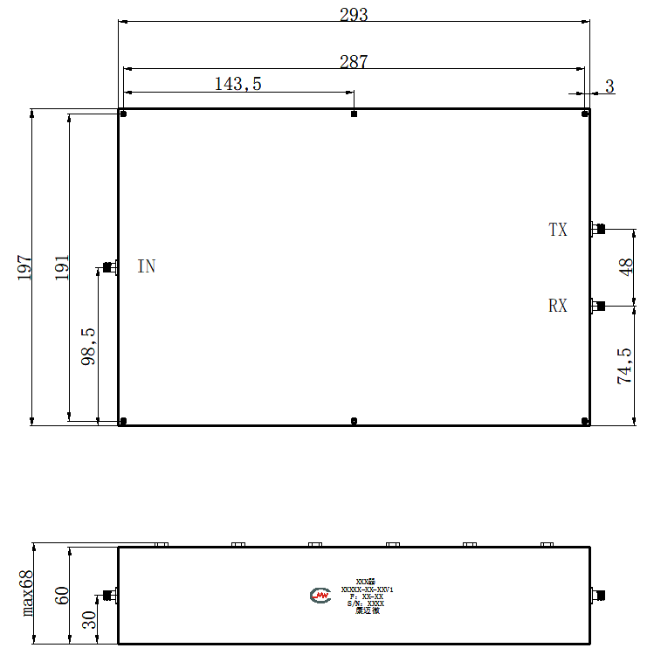

| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -0~+40℃设计保证 |
| 质量等级 | 工业级 |

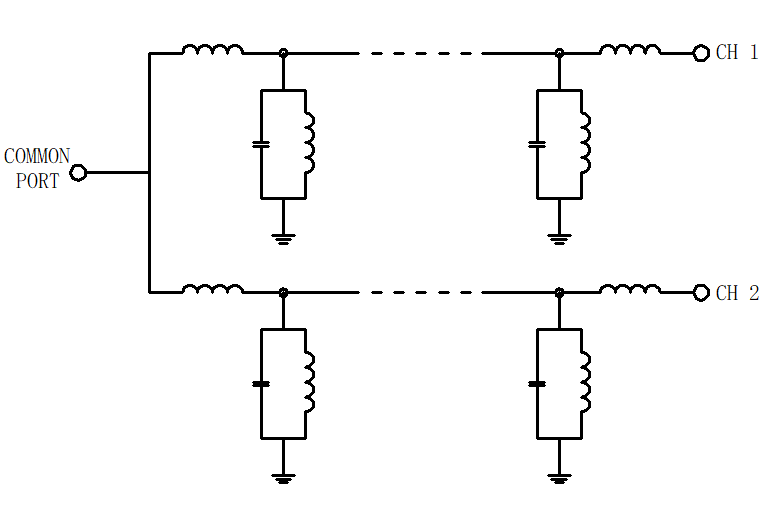

| 1 | 公共端 | --- |
| 2 | 通带一 | --- |
| 3 | 通带二 | --- |
| 4 | 接地端 | --- |

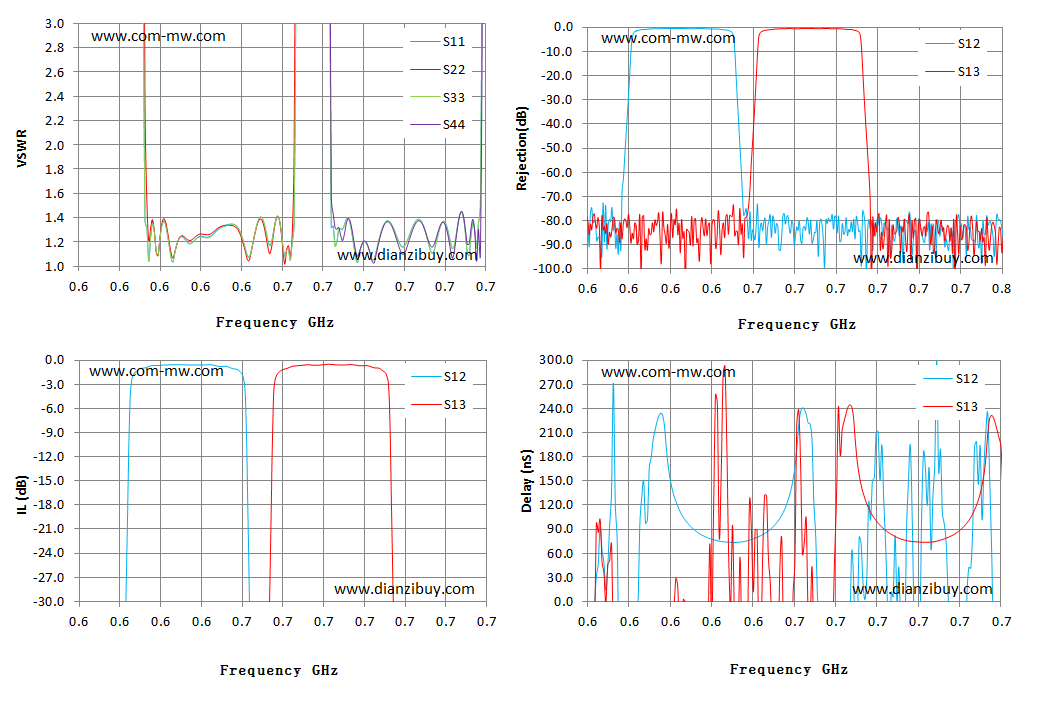

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S44 驻波 | S12 损耗 dB | S13 损耗 dB | S12 抑制 dB | S13 抑制 dB | S12 时延 ns | S13 时延 ns |
| 0.60 | 381.95 | 256.08 | 395.01 | 351.71 | -92.09 | -78.53 | -92.09 | -78.53 | -127.06 | 25.51 |
| 0.61 | 134.15 | 148.89 | 134.65 | 370.99 | -79.72 | -78.97 | -79.72 | -78.97 | -13.12 | -427.43 |
| 0.61 | 134.15 | 148.89 | 134.65 | 370.99 | -79.72 | -78.97 | -79.72 | -78.97 | -13.12 | -427.43 |
| 0.62 | 1.23 | 1.24 | 1.23 | 366.22 | -1.00 | -78.47 | -1.00 | -78.47 | 152.43 | -60.81 |
| 0.63 | 1.25 | 1.27 | 1.25 | 357.02 | -0.58 | -91.47 | -0.58 | -91.47 | 78.37 | 71.97 |
| 0.64 | 1.29 | 1.27 | 1.30 | 379.70 | -0.59 | -89.06 | -0.59 | -89.06 | 77.10 | 87.71 |
| 0.64 | 1.29 | 1.27 | 1.30 | 379.70 | -0.59 | -89.06 | -0.59 | -89.06 | 77.10 | 87.71 |
| 0.65 | 1.31 | 1.30 | 1.31 | 275.59 | -1.09 | -87.06 | -1.09 | -87.06 | 151.25 | 5.76 |
| 0.66 | 26.51 | 127.55 | 26.51 | 47.04 | -83.75 | -48.28 | -83.75 | -48.28 | -131.43 | 54.94 |
| 0.66 | 26.51 | 127.55 | 26.51 | 47.04 | -83.75 | -48.28 | -83.75 | -48.28 | -131.43 | 54.94 |
| 0.67 | 1.20 | 238.90 | 1.20 | 1.20 | -92.27 | -0.69 | -92.27 | -0.69 | 210.73 | 100.48 |
| 0.68 | 1.17 | 312.76 | 1.16 | 1.10 | -80.44 | -0.51 | -80.44 | -0.51 | -68.67 | 74.14 |
| 0.69 | 1.37 | 308.64 | 1.37 | 1.35 | -78.54 | -0.69 | -78.54 | -0.69 | -87.95 | 88.20 |
| 0.69 | 1.37 | 308.64 | 1.37 | 1.35 | -78.54 | -0.69 | -78.54 | -0.69 | -87.95 | 88.20 |
| 0.70 | 13.42 | 328.15 | 13.40 | 10.62 | -75.87 | -17.04 | -75.87 | -17.04 | -188.39 | 203.00 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
