通带频率一 DC~5.85GHz, 通带频率二 6.4~22.2GHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | DC | ~ | 5.85 | GHz |
| 通带频率二 | / | / | 6.4 | ~ | 22.2 | GHz |
| 通带一损耗 | / | / | 3 | dB | ||
| 通带二损耗 | / | / | 3 | dB | ||
| 通带驻波 | / | / | 2 | |||
| 通带一抑制度 | 6.4-22.2 | GHz≥ | 40 | dB | ||
| 通带二抑制度 | DC-5.85 | GHz≥ | 40 | dB |

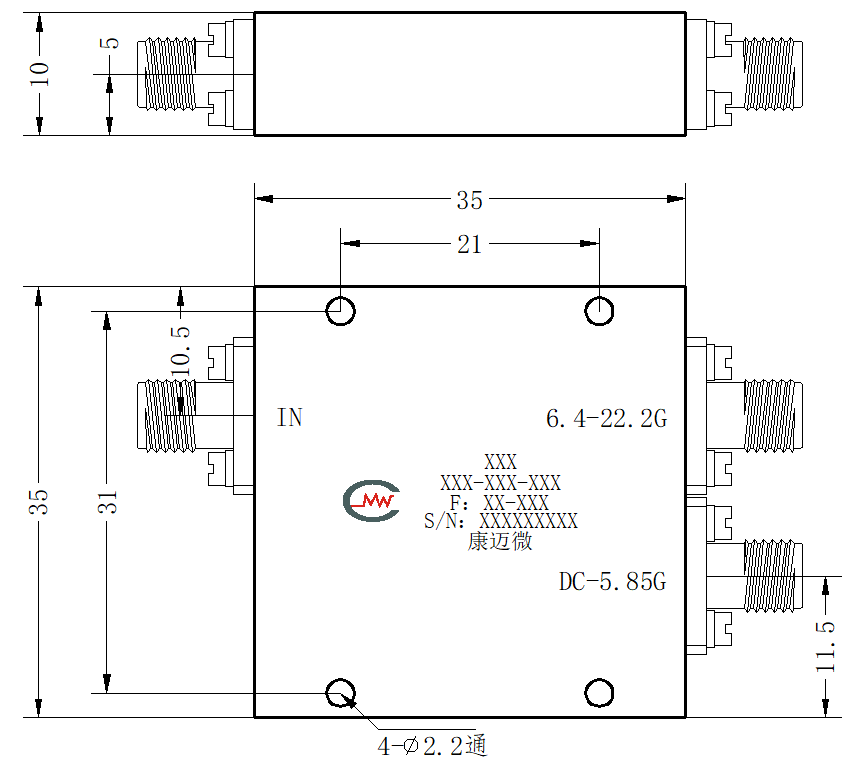

| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

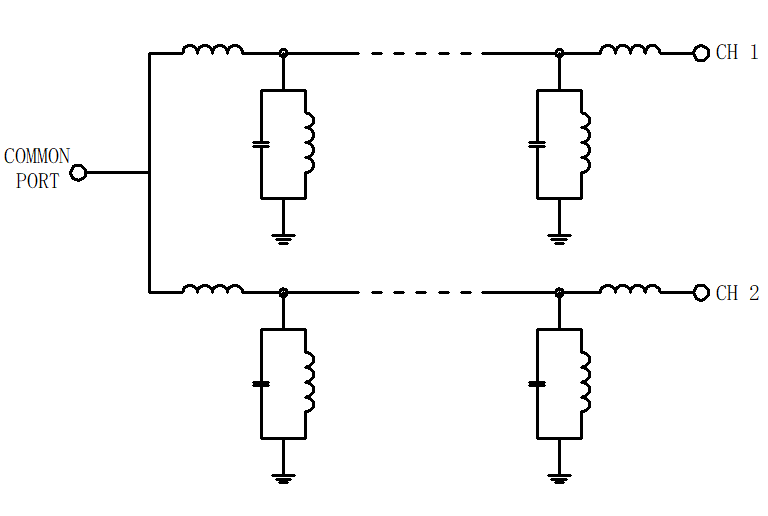

| 1 | 公共端 | --- |
| 2 | 通带一 | --- |
| 3 | 通带二 | --- |
| 4 | 接地端 | --- |

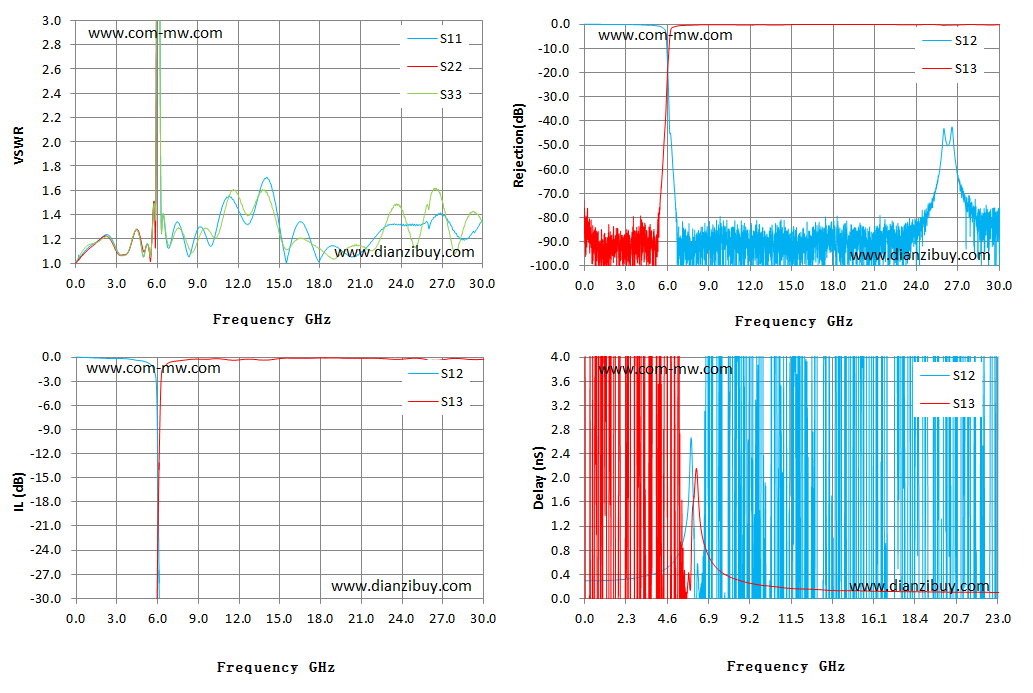

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S12 抑制 dB | S13 抑制 dB | S12 时延 ns | S13 时延 ns |
| 0.03 | 1.01 | 1.00 | 1.01 | 0.01 | -90.38 | 0.01 | -90.38 | 0.31 | 25.73 |
| 2.17 | 1.23 | 1.24 | 1.21 | -0.14 | -87.24 | -0.14 | -87.24 | 0.32 | -5.98 |
| 4.31 | 1.24 | 1.25 | 1.24 | -0.33 | -91.06 | -0.33 | -91.06 | 0.45 | 3.45 |
| 6.45 | 1.40 | 69.30 | 1.40 | -59.50 | -1.26 | -59.50 | -1.26 | 0.01 | 1.31 |
| 8.59 | 1.13 | 144.02 | 1.09 | -95.46 | -0.25 | -95.46 | -0.25 | 5.48 | 0.31 |
| 10.73 | 1.43 | 410.94 | 1.30 | -89.25 | -0.22 | -89.25 | -0.22 | 9.38 | 0.19 |
| 12.87 | 1.33 | 832.57 | 1.40 | -90.78 | -0.24 | -90.78 | -0.24 | 12.34 | 0.15 |
| 15.02 | 1.31 | 1286.92 | 1.24 | -84.30 | -0.16 | -84.30 | -0.16 | 4.01 | 0.13 |
| 17.16 | 1.24 | 649.96 | 1.18 | -90.15 | -0.13 | -90.15 | -0.13 | -5.38 | 0.12 |
| 19.30 | 1.13 | 130.94 | 1.05 | -90.64 | -0.11 | -90.64 | -0.11 | -12.56 | 0.11 |
| 21.44 | 1.13 | 318.06 | 1.12 | -88.11 | -0.15 | -88.11 | -0.15 | 10.50 | 0.10 |
| 23.58 | 1.32 | 850.22 | 1.48 | -87.67 | -0.25 | -87.67 | -0.25 | 1.11 | 0.10 |
| 25.72 | 1.33 | 108.83 | 1.40 | -59.78 | -0.26 | -59.78 | -0.26 | 0.18 | 0.10 |
| 27.86 | 1.27 | 70.29 | 1.11 | -76.35 | -0.15 | -76.35 | -0.15 | -0.53 | 0.10 |
| 30.00 | 1.36 | 19.86 | 1.34 | -87.92 | -0.25 | -87.92 | -0.25 | 7.96 | 0.10 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
