通带频率一 DC~1GHz, 通带频率二 1.5~4.5GHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | DC | ~ | 1 | GHz |
| 通带频率二 | / | / | 1.5 | ~ | 4.5 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 通带驻波 | / | / | 1.7 | |||
| 通带一抑制度 | 1.5-4.5 | GHz≥ | 50 | dB | ||
| 通带一抑制度 | DC-1 | GHz≥ | 50 | dB |

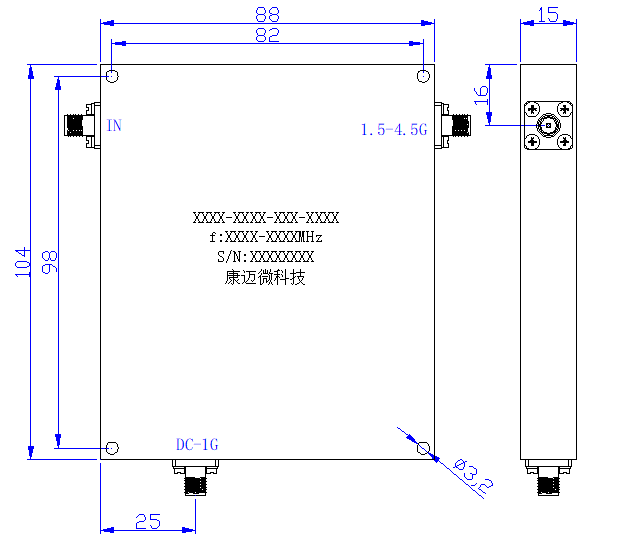

| 接口形式 | SMA-F or K |
| 表面 | 铝材本色 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

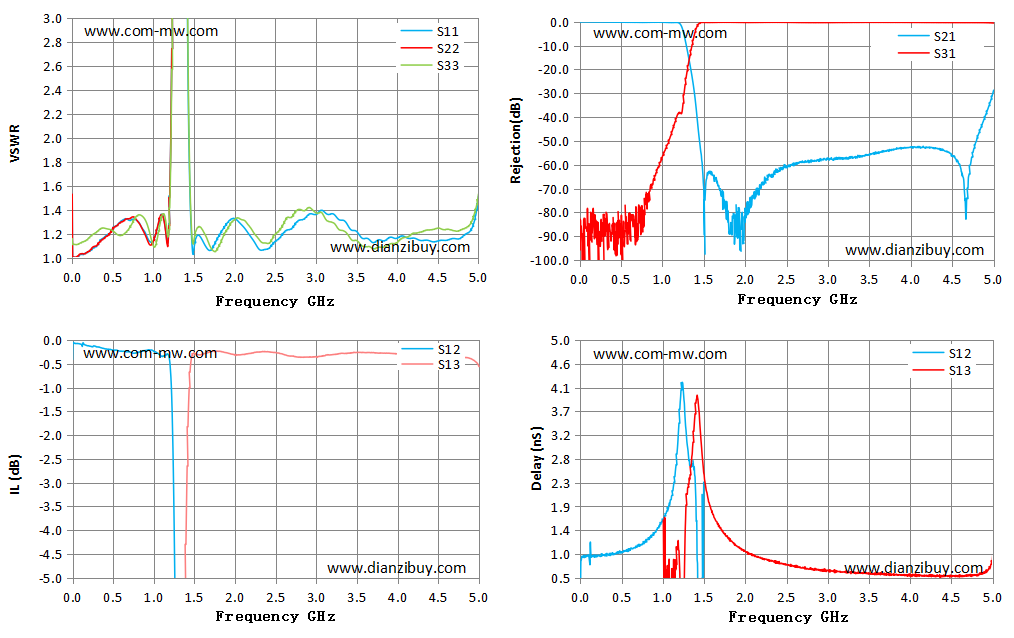

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 时延 ns | S13 时延 ns |
| 0.01 | 1.49 | -0.41 | -82.45 | 0.00 | 0.00 |
| 0.36 | 1.15 | -0.16 | -87.90 | 0.95 | 0.00 |
| 0.72 | 1.31 | -0.26 | -76.94 | 1.13 | 0.00 |
| 1.07 | 1.29 | -0.30 | -51.26 | 1.80 | 0.29 |
| 1.43 | 2.54 | -42.48 | -1.50 | -0.24 | 3.87 |
| 1.79 | 1.16 | -82.47 | -0.24 | 0.00 | 1.27 |
| 2.14 | 1.24 | -70.02 | -0.29 | 0.00 | 0.90 |
| 2.50 | 1.14 | -60.70 | -0.26 | 0.00 | 0.75 |
| 2.86 | 1.33 | -58.46 | -0.36 | 0.00 | 0.66 |
| 3.21 | 1.37 | -57.58 | -0.31 | 0.00 | 0.61 |
| 3.57 | 1.16 | -55.40 | -0.26 | 0.00 | 0.56 |
| 3.93 | 1.17 | -52.79 | -0.28 | 0.00 | 0.56 |
| 4.29 | 1.14 | -53.07 | -0.33 | 0.00 | 0.54 |
| 4.64 | 1.15 | -65.56 | -0.37 | 0.00 | 0.52 |
| 5.00 | 1.51 | -28.76 | -0.56 | 0.00 | 0.93 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
