通带频率一 DC~2.5GHz, 通带频率二 2.7~6GHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | DC | ~ | 2.5 | GHz |
| 通带频率二 | / | / | 2.7 | ~ | 6 | GHz |
| 通带损耗 | / | / | 0.7 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 通带一抑制度 | 2.7-6 | GHz≥ | 40 | dB | ||
| 通带二抑制度 | DC-2.5 | GHz≥ | 40 | dB |

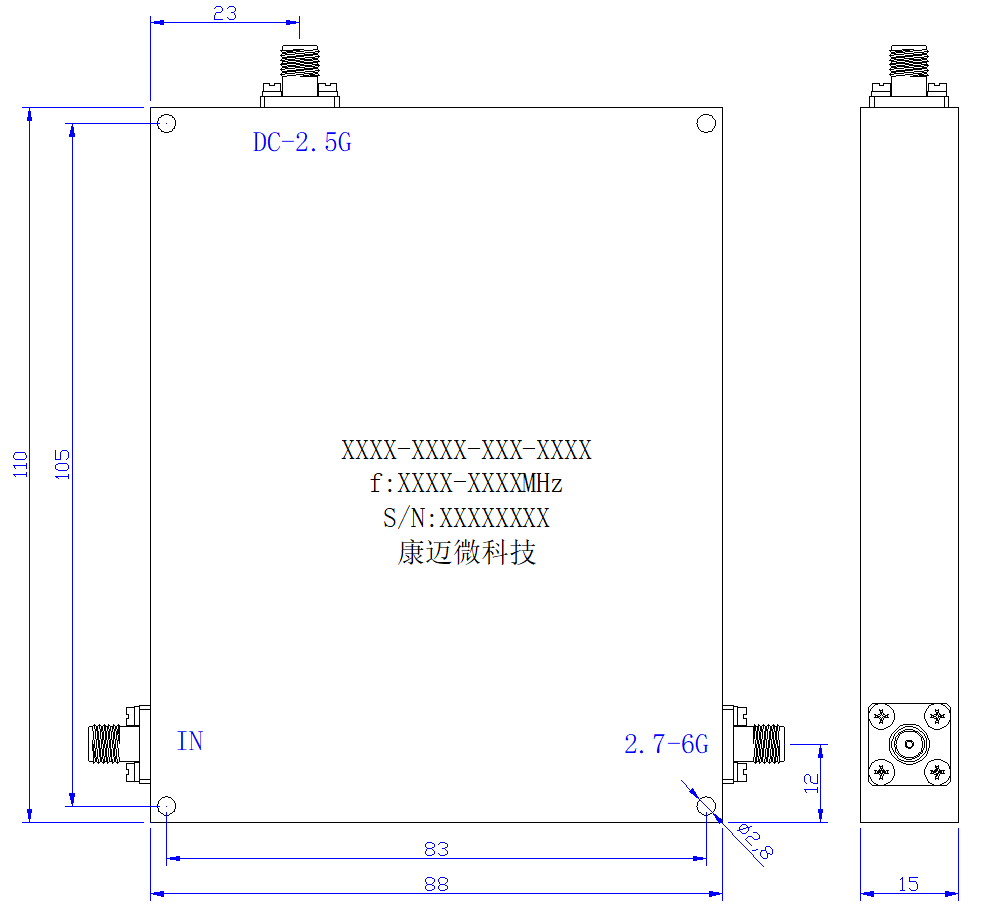

| 接口形式 | SMA-F or K |
| 表面 | 铝材本色 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

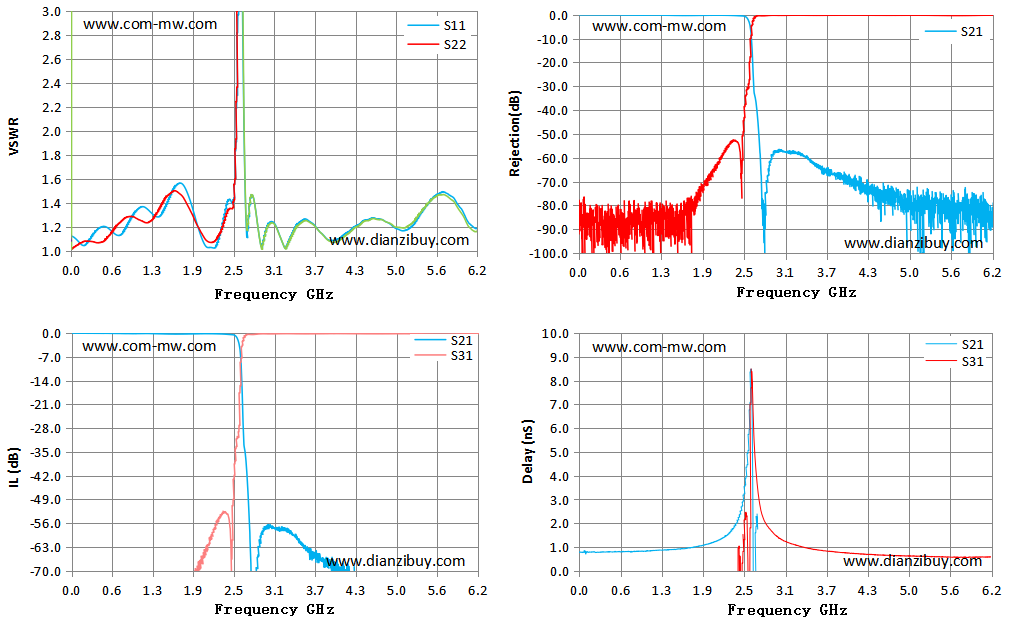

| Frequency GHz | S11 驻波 | S21 损耗 dB | S31 损耗 dB | S21 时延 ns | S31 时延 ns |
| 0.03 | 1.12 | -0.01 | -89.33 | 0.78 | 0.00 |
| 0.47 | 1.20 | -0.08 | -88.35 | 0.80 | 0.00 |
| 0.91 | 1.24 | -0.16 | -82.78 | 0.83 | 0.00 |
| 1.35 | 1.28 | -0.21 | -85.06 | 0.89 | 0.00 |
| 1.79 | 1.49 | -0.27 | -74.57 | 1.02 | 0.00 |
| 2.23 | 1.04 | -0.22 | -56.13 | 1.49 | 0.00 |
| 2.67 | 1.56 | -35.85 | -0.68 | 1.60 | 4.32 |
| 3.12 | 1.23 | -57.66 | -0.23 | 0.00 | 1.23 |
| 3.56 | 1.26 | -63.42 | -0.23 | 0.00 | 0.90 |
| 4.00 | 1.09 | -67.29 | -0.17 | 0.00 | 0.75 |
| 4.44 | 1.24 | -71.85 | -0.21 | 0.00 | 0.68 |
| 4.88 | 1.22 | -83.45 | -0.20 | 0.00 | 0.64 |
| 5.32 | 1.29 | -77.70 | -0.23 | 0.00 | 0.60 |
| 5.76 | 1.47 | -77.95 | -0.31 | 0.00 | 0.57 |
| 6.20 | 1.19 | -81.07 | -0.19 | 0.00 | 0.59 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
