通带频率一2.1~2.7GHz, 通带频率二4~8.5GHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 2.1 | ~ | 2.7 | GHz |
| 通带频率二 | / | / | 4 | ~ | 8.5 | GHz |
| 通带一损耗 | / | / | 0.8 | dB | ||
| 通带二损耗 | / | / | 1 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 通带一抑制度 | 4-8.5 | GHz≥ | 55 | dB | ||
| 通带二抑制度 | 2.1-2.7 | GHz≥ | 55 | dB |
| 接口形式 | SMA-K可拆 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

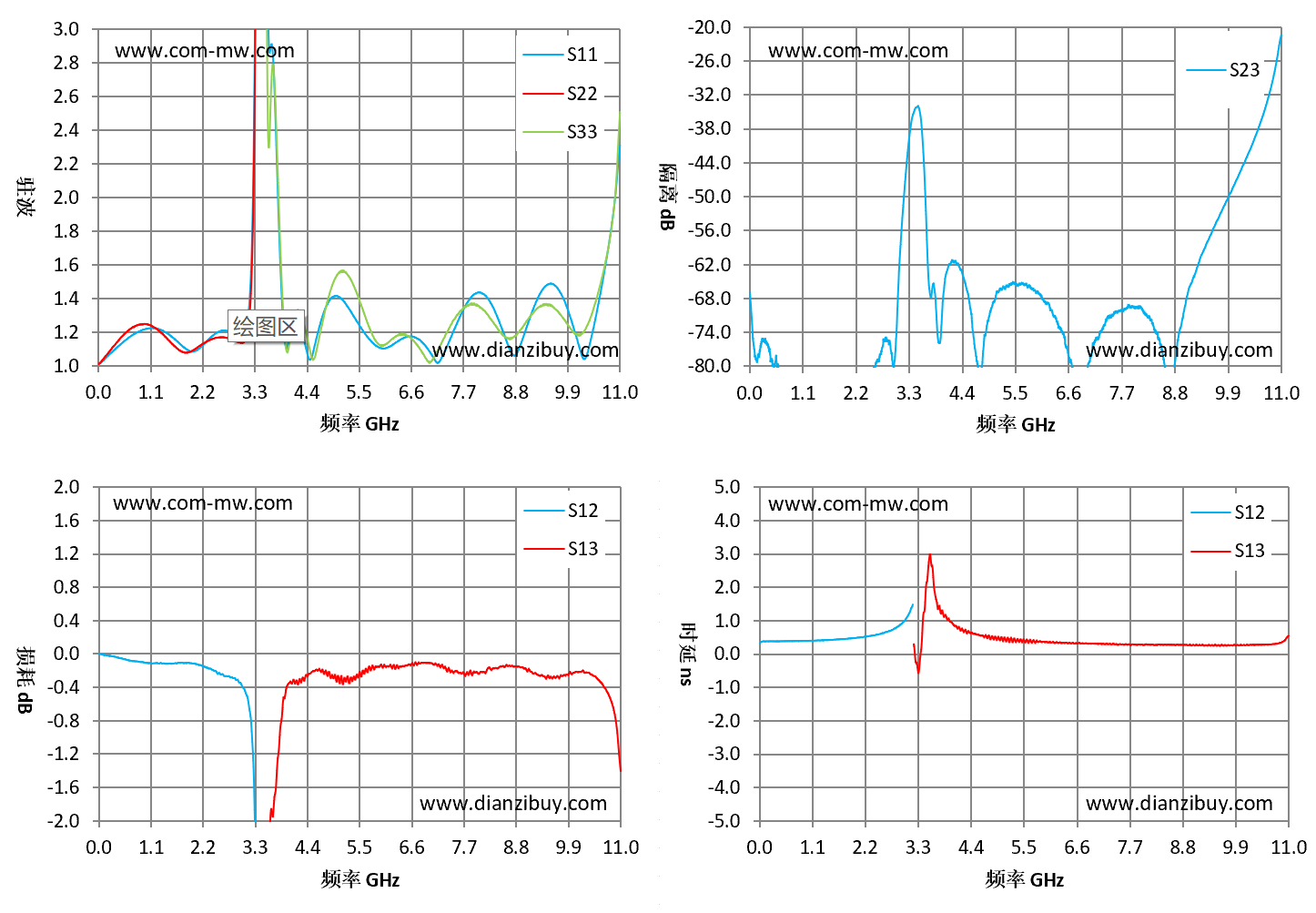

| 频率GHz | S11驻波 | S22驻波 | S33驻波 | S12损耗dB | S13损耗dB |
| 0.01 | 1.01 | 1.01 | 2308 | 0.01 | -62.31 |
| 0.8 | 1.19 | 1.24 | 192.81 | -0.09 | -83.04 |
| 1.58 | 1.16 | 1.12 | 101.47 | -0.11 | -82.51 |
| 2.37 | 1.17 | 1.15 | 95.02 | -0.18 | -82.69 |
| 3.15 | 1.26 | 1.19 | 136.72 | -0.55 | -55.3 |
| 3.94 | 1.13 | 76.72 | 1.15 | -74.31 | -0.46 |
| 4.72 | 1.28 | 181.73 | 1.24 | -79.12 | -0.2 |
| 5.51 | 1.24 | 107.68 | 1.39 | -64.54 | -0.23 |
| 6.29 | 1.14 | 137.32 | 1.18 | -71.02 | -0.15 |
| 7.08 | 1.04 | 284.05 | 1.05 | -76.3 | -0.13 |
| 7.86 | 1.4 | 304.33 | 1.37 | -70.22 | -0.24 |
| 8.65 | 1.11 | 222.54 | 1.16 | -81.84 | -0.15 |
| 9.43 | 1.47 | 223.94 | 1.36 | -57.78 | -0.29 |
| 10.22 | 1.04 | 246.21 | 1.2 | -43.54 | -0.21 |
| 11 | 2.31 | 85.75 | 2.51 | -18.24 | -1.41 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
