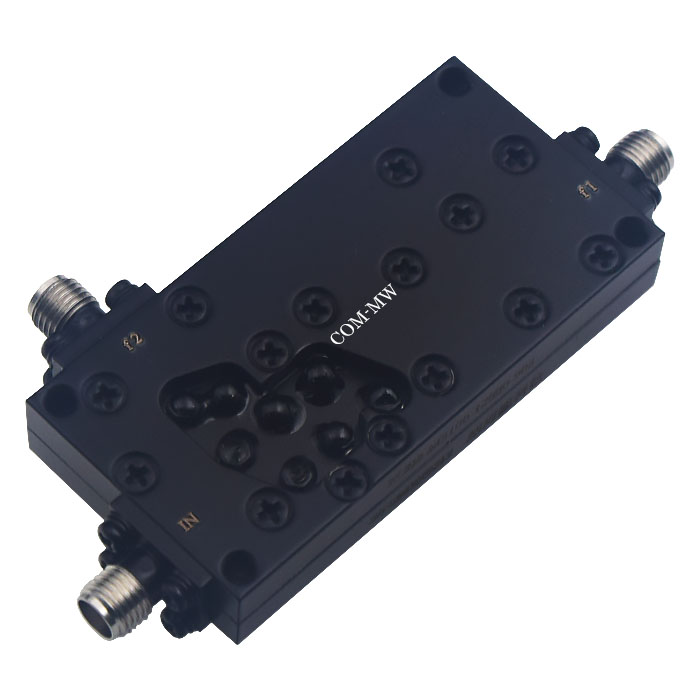

通带频率一5.1~5.9GHz, 通带频率二10~18GHz, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 5.1 | ~ | 5.9 | GHz |
| 通带频率二 | / | / | 10 | ~ | 18 | GHz |
| 通带一损耗 | / | / | 1 | dB | ||
| 通带二损耗 | / | / | 1.5 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 通带一抑制度 | 10-18 | GHz≥ | 55 | dB | ||
| 通带二抑制度 | 5.1-5.9 | GHz≥ | 55 | dB |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

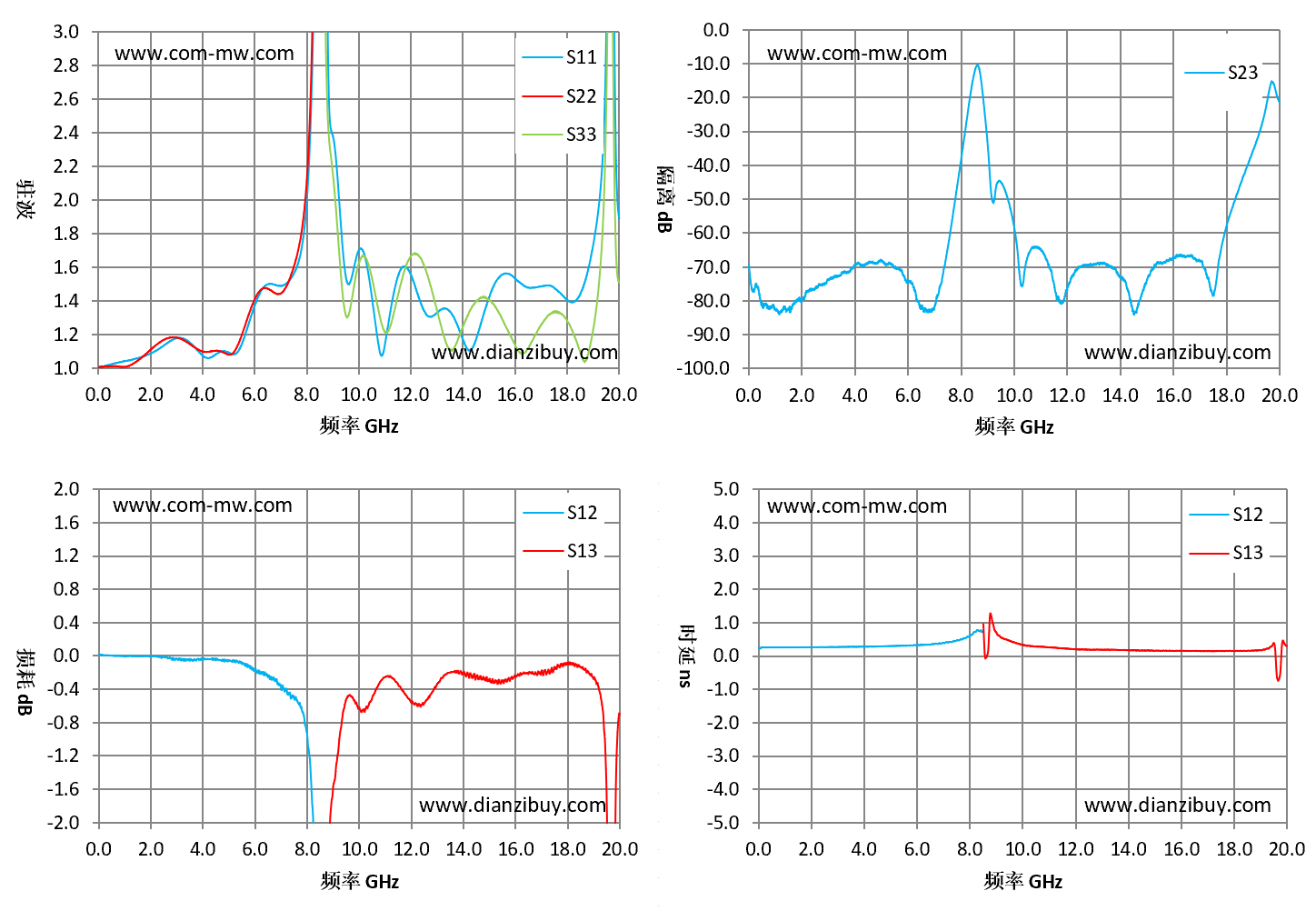

| 频率GHz | S11驻波 | S22驻波 | S33驻波 | S12损耗dB | S13损耗dB |
| 0.01 | 1.01 | 1 | 2712.2 | 0.01 | -67.38 |
| 1.44 | 1.05 | 1.03 | 1063.63 | -0.01 | -81.54 |
| 2.87 | 1.17 | 1.18 | 895.17 | -0.04 | -75.08 |
| 4.29 | 1.06 | 1.1 | 11991.56 | -0.04 | -69.5 |
| 5.72 | 1.23 | 1.29 | 1370.65 | -0.14 | -70.21 |
| 7.15 | 1.5 | 1.47 | 128.77 | -0.43 | -80.18 |
| 8.58 | 6.01 | 5.98 | 4.84 | -6.41 | -12.21 |
| 10.01 | 1.7 | 56.22 | 1.62 | -60.75 | -0.63 |
| 11.43 | 1.5 | 108.14 | 1.38 | -73.76 | -0.31 |
| 12.86 | 1.31 | 86.2 | 1.43 | -69.02 | -0.4 |
| 14.29 | 1.1 | 99.63 | 1.35 | -77.77 | -0.22 |
| 15.72 | 1.56 | 72.99 | 1.23 | -67.64 | -0.28 |
| 17.14 | 1.49 | 85.12 | 1.29 | -70.78 | -0.18 |
| 18.57 | 1.46 | 194.5 | 1.07 | -44.32 | -0.14 |
| 20 | 1.89 | 44.32 | 1.51 | -23.94 | -0.7 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
