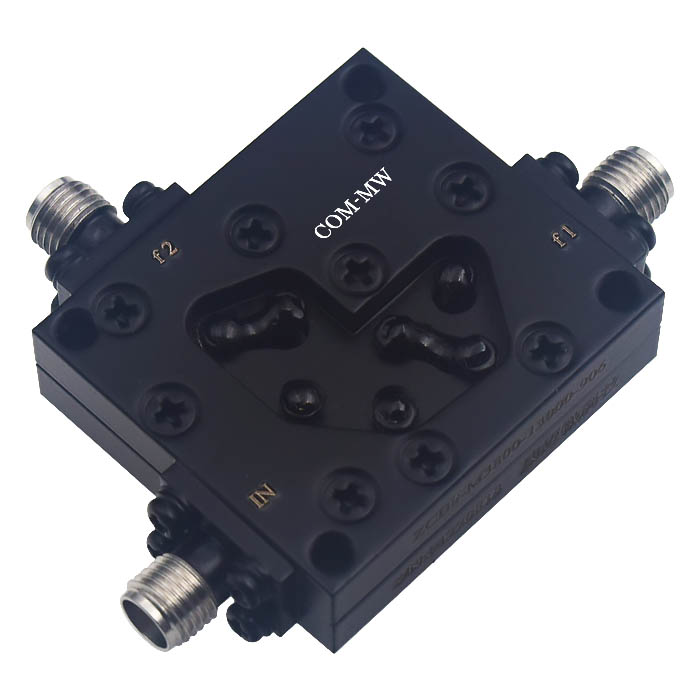

通带频率一6000~8000MHz, 通带频率二12000~16000MHz, SMA, 20W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 6000 | ~ | 8000 | MHz |
| 通带频率二 | / | / | 12000 | ~ | 16000 | MHz |
| 通带一损耗 | / | / | 1 | dB | ||
| 通带二损耗 | / | / | 1.5 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 通带一抑制度 | 12-16 | GHz≥ | 55 | dB | ||
| 通带二抑制度 | 6-8 | GHz≥ | 55 | dB |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W |
| 工作温度 | -40~+85℃设计保证 |

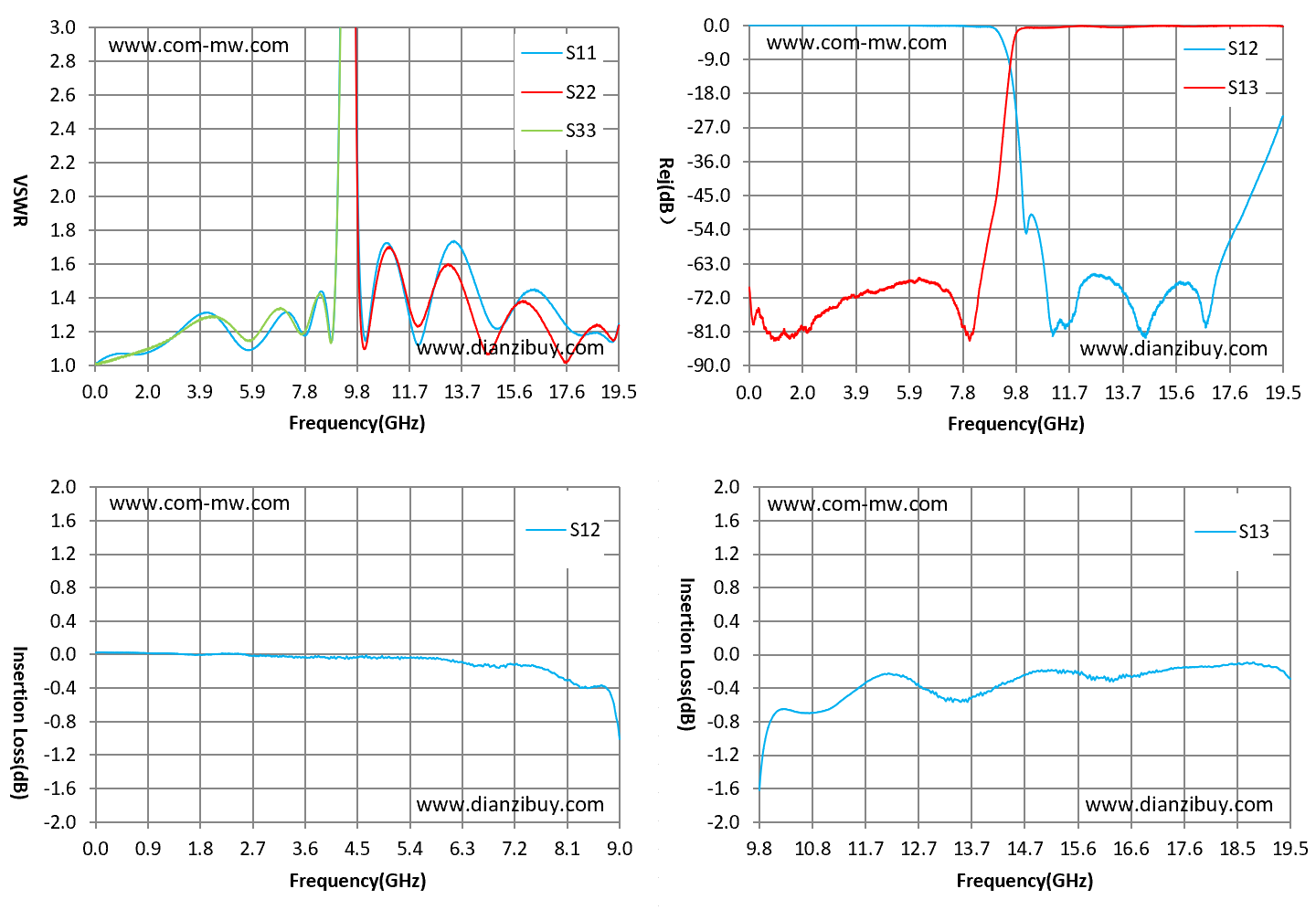

| Frequency(GHz) | S11VSWR | S22VSWR | S33VSWR | S12Rej(dB） | S13Rej(dB） |
| 1 | 1.07 | 5415 | 1.05 | 0.01 | -83.06 |
| 3 | 1.18 | 739 | 1.17 | -0.02 | -74.71 |
| 4 | 1.31 | 5698 | 1.27 | -0.05 | -71.67 |
| 6 | 1.11 | 400 | 1.17 | -0.06 | -67.71 |
| 7 | 1.31 | 4160 | 1.33 | -0.14 | -69.35 |
| 8 | 1.23 | 255 | 1.28 | -0.28 | -81.68 |
| 10 | 1.18 | 1.1 | 22.34 | -47.1 | -0.8 |
| 11 | 1.7 | 1.69 | 120.55 | -78.89 | -0.67 |
| 13 | 1.66 | 1.58 | 356.17 | -66.7 | -0.46 |
| 14 | 1.55 | 1.32 | 430.21 | -74.71 | -0.43 |
| 15 | 1.22 | 1.17 | 225.05 | -73.77 | -0.2 |
| 17 | 1.36 | 1.16 | 136.64 | -69.02 | -0.2 |
| 18 | 1.18 | 1.13 | 115.16 | -50.43 | -0.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
