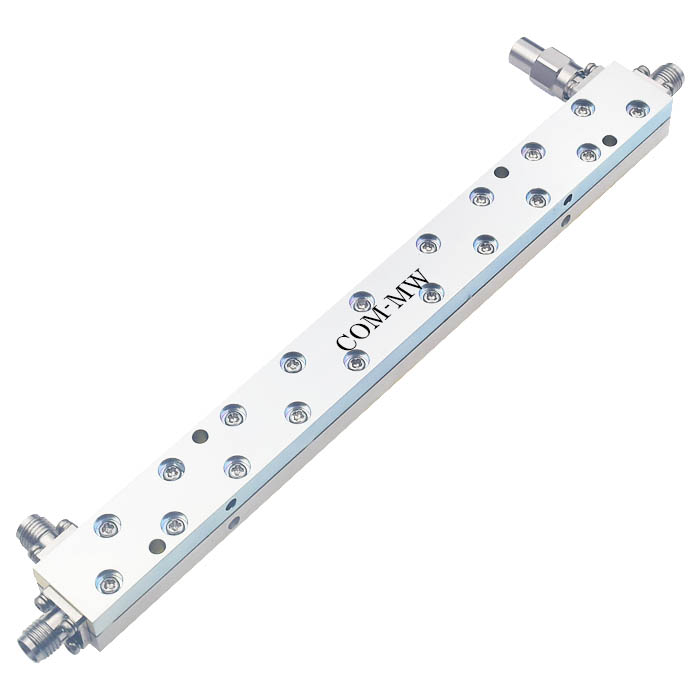

0.5~18GHz, 耦合度 20dB, SMA, 10W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.5 | ~ | 18 | GHz |
| 插入损耗 | 1.2 | 1.8 | dB | |
| 耦合度 | 20 | dB | ||
| 方向性 | 10 | dB | ||
| 主线驻波比 | 1.7 | |||
| 耦合线驻波比 | 1.8 |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 10W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

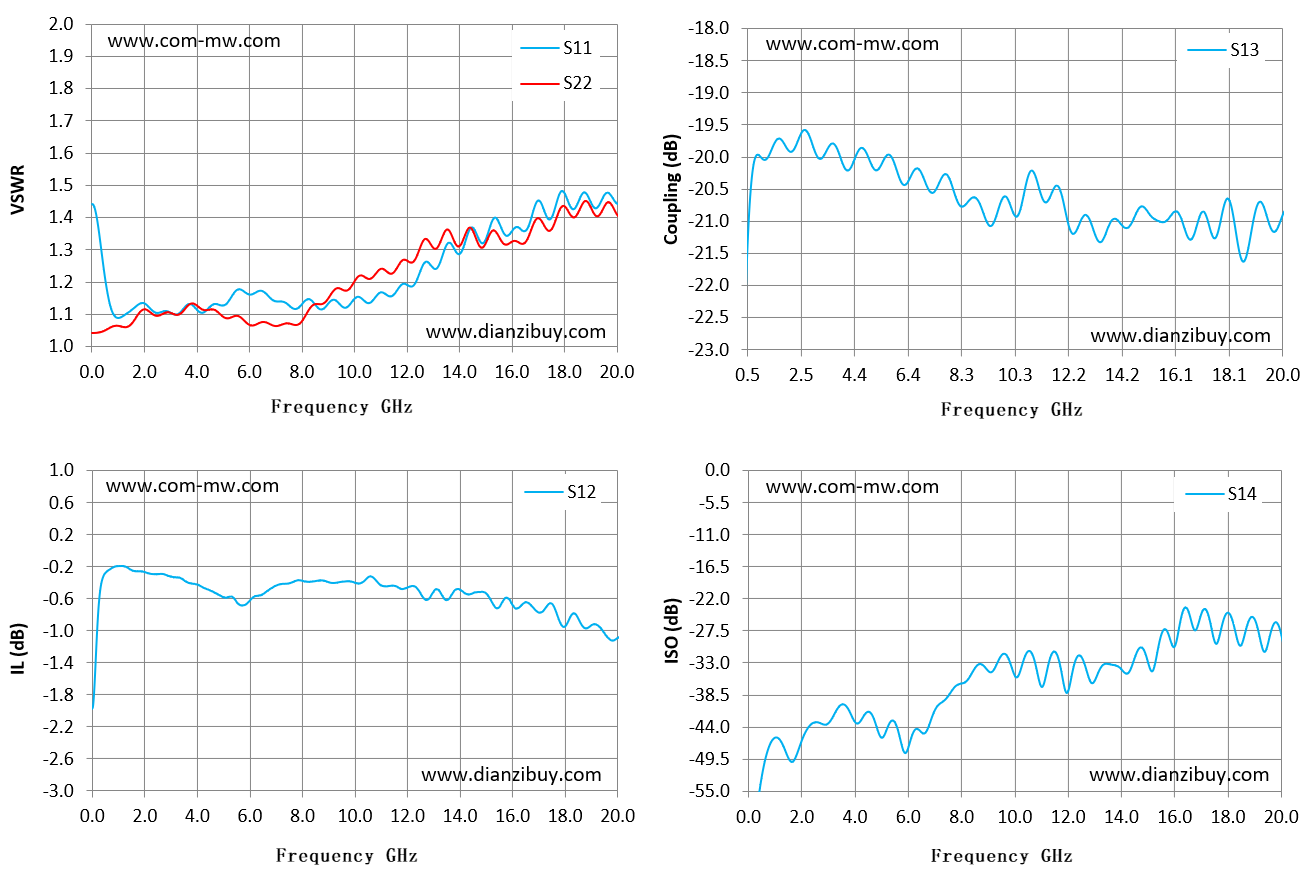

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
| 0.01 | 1.44 | 1.04 | -1.97 | -30.39 | -67.17 |
| 1.43 | 1.11 | 1.06 | -0.23 | -19.82 | -48.83 |
| 2.86 | 1.11 | 1.11 | -0.31 | -19.79 | -43.6 |
| 4.29 | 1.11 | 1.11 | -0.47 | -20.13 | -42.24 |
| 5.71 | 1.17 | 1.09 | -0.68 | -19.98 | -46.68 |
| 7.14 | 1.14 | 1.06 | -0.42 | -20.53 | -40.15 |
| 8.57 | 1.12 | 1.13 | -0.37 | -20.66 | -33.43 |
| 10 | 1.15 | 1.2 | -0.4 | -20.66 | -35.26 |
| 11.43 | 1.16 | 1.23 | -0.43 | -20.68 | -31.1 |
| 12.86 | 1.26 | 1.32 | -0.59 | -20.9 | -36.39 |
| 14.29 | 1.34 | 1.36 | -0.54 | -21.1 | -34.45 |
| 15.71 | 1.35 | 1.32 | -0.59 | -21 | -27.64 |
| 17.14 | 1.44 | 1.39 | -0.76 | -20.85 | -23.75 |
| 18.57 | 1.46 | 1.42 | -0.89 | -21.62 | -28.9 |
| 20 | 1.44 | 1.41 | -1.09 | -20.89 | -28.2 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
