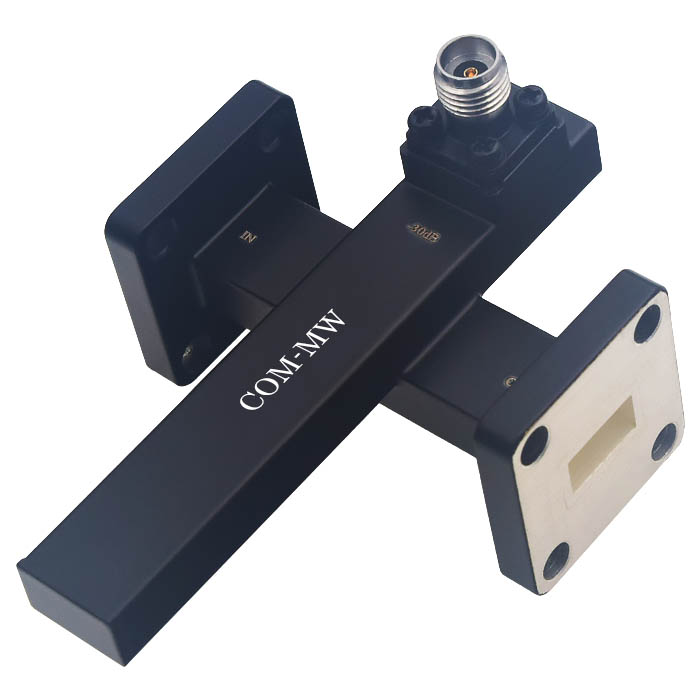

21.7~33GHz, 耦合度30dB, 波导口, 300W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 21.7 | ~ | 33 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 耦合度 | 28.5 | 30 | 31.5 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.1 | |||
| 耦合线驻波比 | 1.4 |
| 接口形式 | 波导口 |
| 耦合端口 | 2.92-K |
| 波导口型号 | BJ260 |
| 表面 | 黑色烤漆 |
| 功率容量 | 300W设计保证 |
| 外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 注意信号只能由IN入 |
| 输入端口 | IN（FBP260） | --- |
| 输出端口 | OUT（FBP260） | --- |
| 耦合端口 | -30dB（2.92mm-K） | --- |

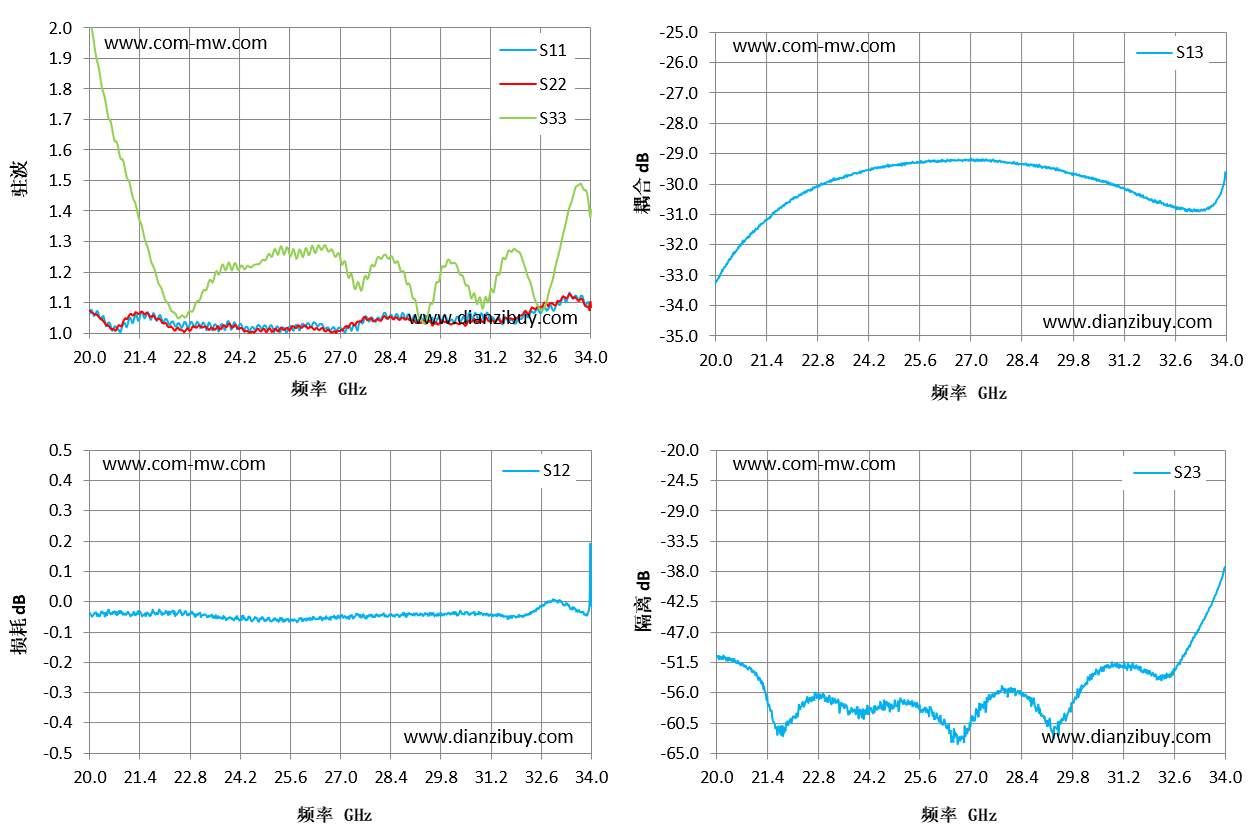

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 20 | 1.06 | 1.07 | -0.04 | -33.28 | -50.67 |
| 21 | 1.03 | 1.05 | -0.04 | -31.61 | -52.98 |
| 22 | 1.06 | 1.04 | -0.04 | -30.62 | -60.18 |
| 23 | 1.03 | 1.02 | -0.04 | -29.97 | -57.19 |
| 24 | 1.02 | 1.02 | -0.06 | -29.63 | -59.67 |
| 25 | 1.01 | 1.01 | -0.06 | -29.37 | -57.29 |
| 26 | 1.03 | 1.02 | -0.06 | -29.24 | -59.87 |
| 27 | 1.02 | 1.01 | -0.05 | -29.19 | -59.8 |
| 28 | 1.04 | 1.04 | -0.04 | -29.3 | -55.66 |
| 29 | 1.04 | 1.04 | -0.04 | -29.44 | -59.44 |
| 30 | 1.04 | 1.04 | -0.04 | -29.71 | -56.1 |
| 31 | 1.05 | 1.03 | -0.04 | -30.06 | -52.07 |
| 32 | 1.05 | 1.06 | -0.04 | -30.56 | -53.3 |
| 33 | 1.08 | 1.09 | 0.01 | -30.85 | -49.35 |
| 34 | 1.08 | 1.08 | -0.01 | -29.67 | -37.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
