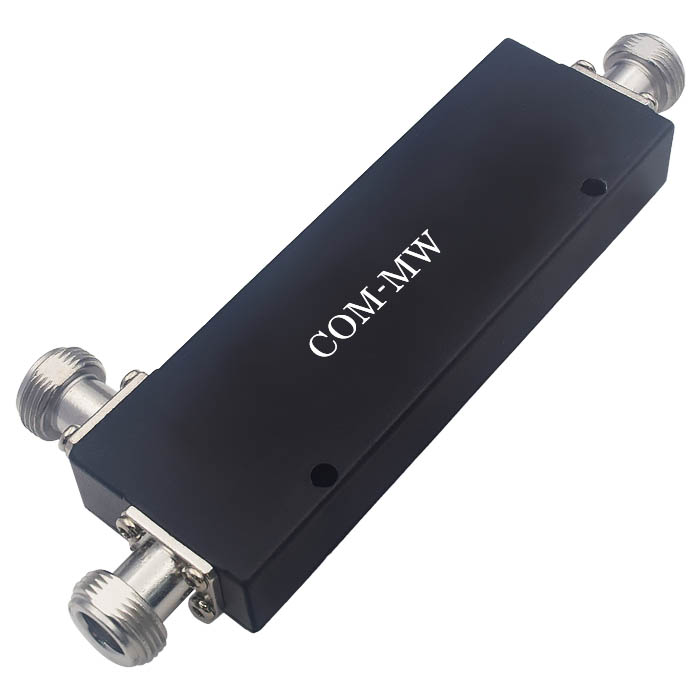

800~2700MHz, 耦合度10dB, N, 200W, 三阶互调140dBc
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
移动通信室内覆盖用。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 800 | ~ | 2700 | MHz |
| 插入损耗 | 0.9 | dB | ||
| 耦合度 | 9 | 10 | 11 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.25 |
| 接口形式 | N -K |
| 接口材质 | 外壳铜镀铜锡锌内导体 镀银 |
| 阻抗 | 50Ω |
| 功率容量 | 200W设计保证 |
| 三阶互调 | -140dBc@43dBm设计保证 |
| 工作温度 | -30~+60℃设计保证 |
| 质量等级 | 工业级 |

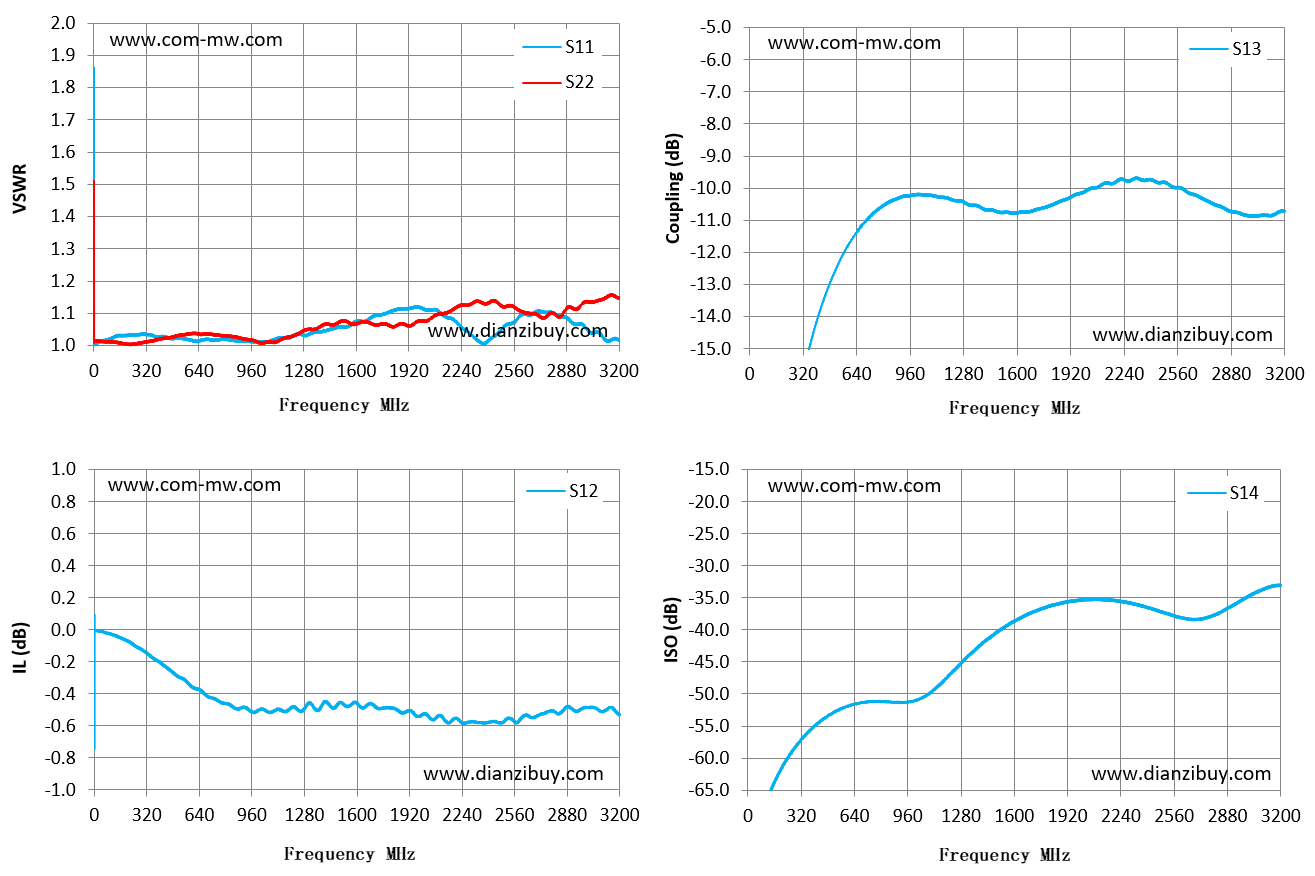

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
|---|---|---|---|---|---|
| 0.01 | 1.01 | 1.02 | -75.68 | -85.74 | |
| 229 | 1.03 | 1 | -0.09 | -18.4 | -60.4 |
| 457 | 1.02 | 1.02 | -0.25 | -13.27 | -53.86 |
| 686 | 1.02 | 1.04 | -0.41 | -11.07 | -51.35 |
| 914 | 1.01 | 1.02 | -0.48 | -10.26 | -51.28 |
| 1143 | 1.02 | 1.02 | -0.51 | -10.28 | -48.74 |
| 1371 | 1.04 | 1.06 | -0.5 | -10.57 | -42.96 |
| 1600 | 1.08 | 1.07 | -0.46 | -10.77 | -38.63 |
| 1829 | 1.11 | 1.06 | -0.49 | -10.47 | -36.16 |
| 2057 | 1.11 | 1.09 | -0.56 | -10 | -35.27 |
| 2286 | 1.04 | 1.13 | -0.58 | -9.74 | -35.77 |
| 2514 | 1.06 | 1.12 | -0.56 | -9.91 | -37.44 |
| 2743 | 1.1 | 1.09 | -0.52 | -10.42 | -38.19 |
| 2971 | 1.07 | 1.13 | -0.49 | -10.85 | -35.26 |
| 3200 | 1.02 | 1.15 | -0.53 | -10.72 | -33.06 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
