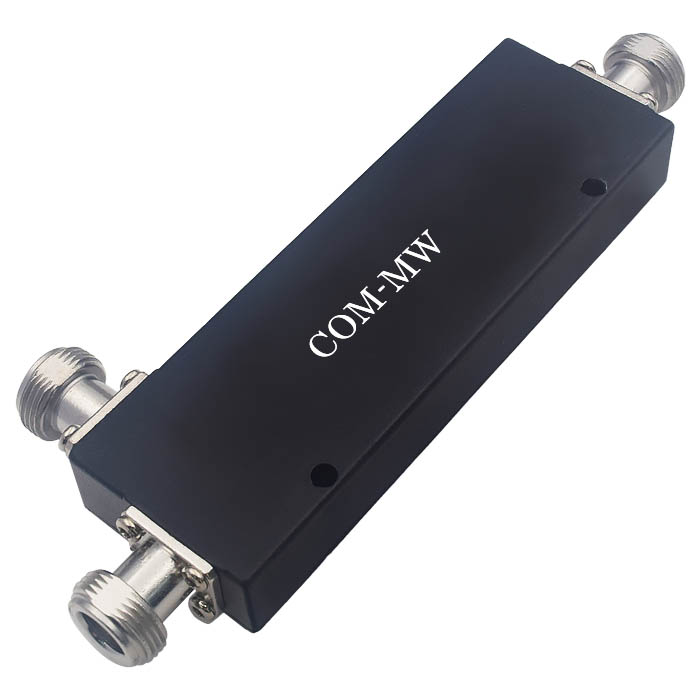

800~2700MHz, 耦合度6dB, N, 200W, 三阶互调140dBc
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
移动通信室内覆盖用。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 800 | ~ | 2700 | MHz |
| 插入损耗 | 1.7 | dB | ||
| 耦合度 | 5.2 | 6 | 6.8 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.25 |
| 接口形式 | N -K |
| 接口材质 | 外壳铜镀铜锡锌内导体 镀银 |
| 阻抗 | 50Ω |
| 功率容量 | 200W设计保证 |
| 三阶互调 | -140dBc@43dBm设计保证 |
| 工作温度 | -30~+60℃设计保证 |
| 质量等级 | 工业级 |

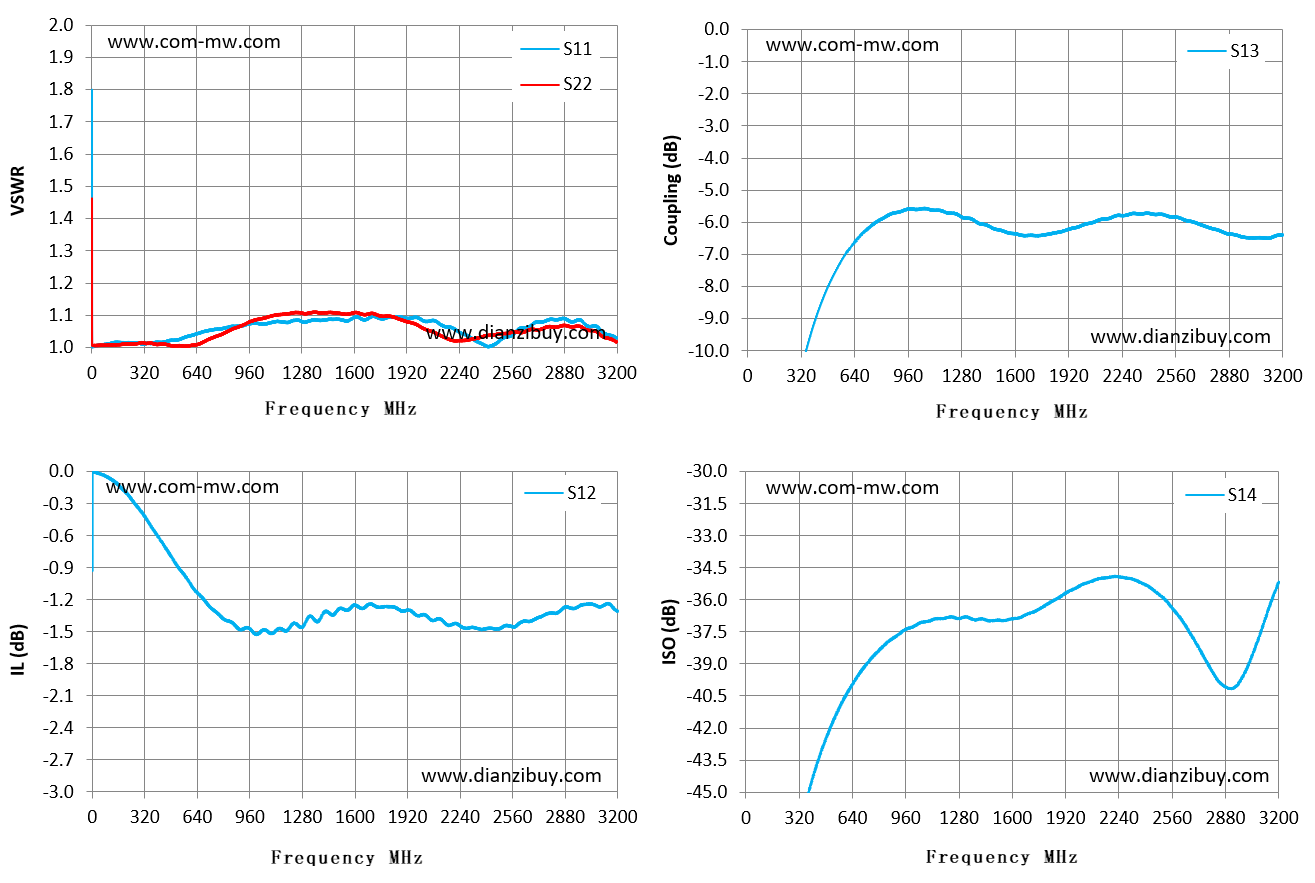

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
|---|---|---|---|---|---|
| 0.01 | 1.01 | 1.01 | 0.01 | -77.37 | -85.04 |
| 229 | 1.02 | 1.01 | -0.24 | -13.13 | -50.59 |
| 457 | 1.02 | 1.01 | -0.74 | -8.3 | -42.98 |
| 686 | 1.05 | 1.02 | -1.21 | -6.35 | -39.39 |
| 914 | 1.07 | 1.07 | -1.48 | -5.67 | -37.64 |
| 1143 | 1.08 | 1.1 | -1.47 | -5.63 | -36.88 |
| 1371 | 1.09 | 1.11 | -1.41 | -6 | -36.94 |
| 1600 | 1.09 | 1.11 | -1.25 | -6.36 | -36.89 |
| 1829 | 1.1 | 1.1 | -1.27 | -6.34 | -36.11 |
| 2057 | 1.08 | 1.05 | -1.38 | -6.02 | -35.18 |
| 2286 | 1.04 | 1.02 | -1.47 | -5.75 | -34.98 |
| 2514 | 1.03 | 1.04 | -1.44 | -5.81 | -35.96 |
| 2743 | 1.08 | 1.06 | -1.35 | -6.14 | -38.57 |
| 2971 | 1.09 | 1.07 | -1.25 | -6.47 | -39.8 |
| 3200 | 1.03 | 1.02 | -1.31 | -6.4 | -35.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
