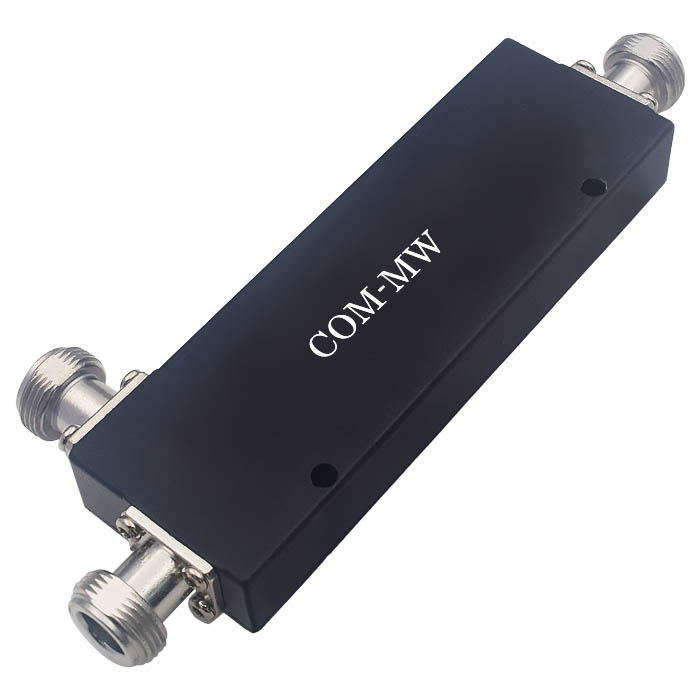

800~2700MHz, 耦合度7dB, N, 200W, 三阶互调140dBc
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
移动通信室内覆盖用。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 800 | ~ | 2700 | MHz |
| 插入损耗 | 1.4 | dB | ||
| 耦合度 | 6.2 | 7 | 7.8 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.25 |
| 接口形式 | N -K |
| 接口材质 | 外壳铜镀铜锡锌内导体 镀银 |
| 阻抗 | 50Ω |
| 功率容量 | 200W设计保证 |
| 三阶互调 | -140dBc@43dBm设计保证 |
| 工作温度 | -30~+60℃设计保证 |
| 质量等级 | 工业级 |

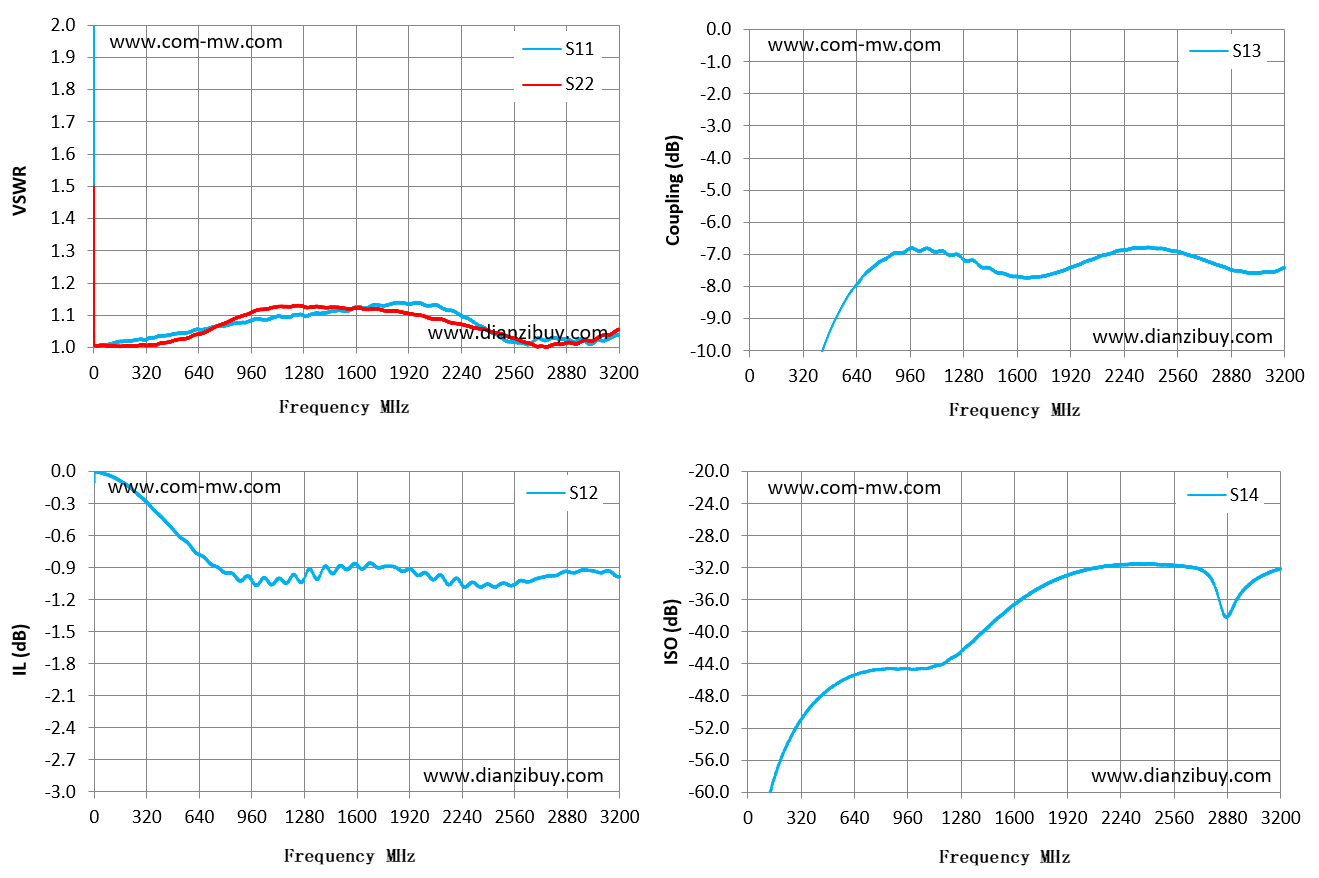

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
|---|---|---|---|---|---|
| 0.01 | 1.01 | 1.01 | 0.01 | -80.53 | -82.65 |
| 229 | 1.02 | 1 | -0.16 | -14.67 | -54.34 |
| 457 | 1.04 | 1.02 | -0.5 | -9.7 | -47.63 |
| 686 | 1.06 | 1.05 | -0.83 | -7.64 | -45.1 |
| 914 | 1.08 | 1.1 | -1 | -6.96 | -44.63 |
| 1143 | 1.1 | 1.13 | -1.02 | -6.89 | -44.18 |
| 1371 | 1.11 | 1.13 | -0.99 | -7.34 | -40.78 |
| 1600 | 1.13 | 1.12 | -0.87 | -7.69 | -36.57 |
| 1829 | 1.14 | 1.11 | -0.89 | -7.58 | -33.68 |
| 2057 | 1.13 | 1.09 | -1.01 | -7.14 | -32.12 |
| 2286 | 1.09 | 1.07 | -1.05 | -6.81 | -31.58 |
| 2514 | 1.02 | 1.04 | -1.05 | -6.88 | -31.62 |
| 2743 | 1.02 | 1 | -0.99 | -7.23 | -32.52 |
| 2971 | 1.03 | 1.02 | -0.92 | -7.56 | -34.9 |
| 3200 | 1.04 | 1.06 | -0.98 | -7.42 | -32.12 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
