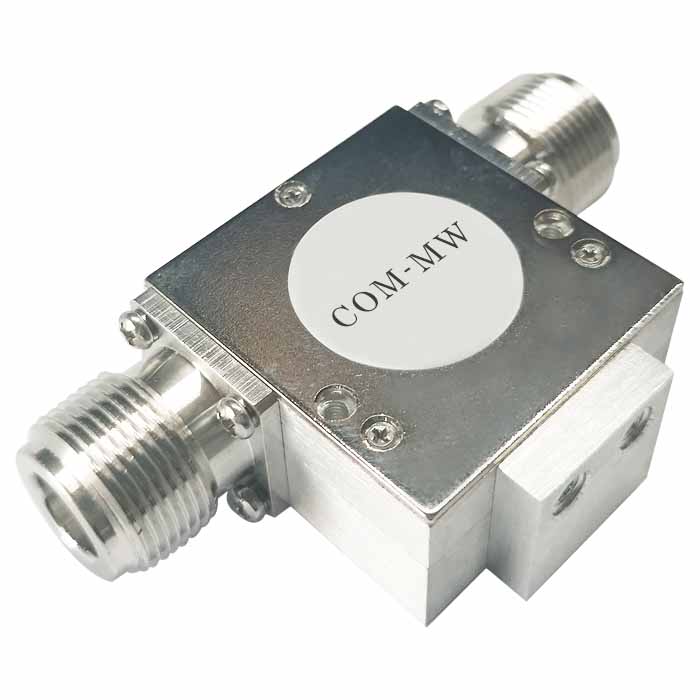

工作频率 2~4GHz, 通过功率20W, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 4 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.35 |
| 通过功率 | 20W设计保证 |
| 耐反射功率 | 10W设计保证 |
| 传输方向 | 顺时针 |

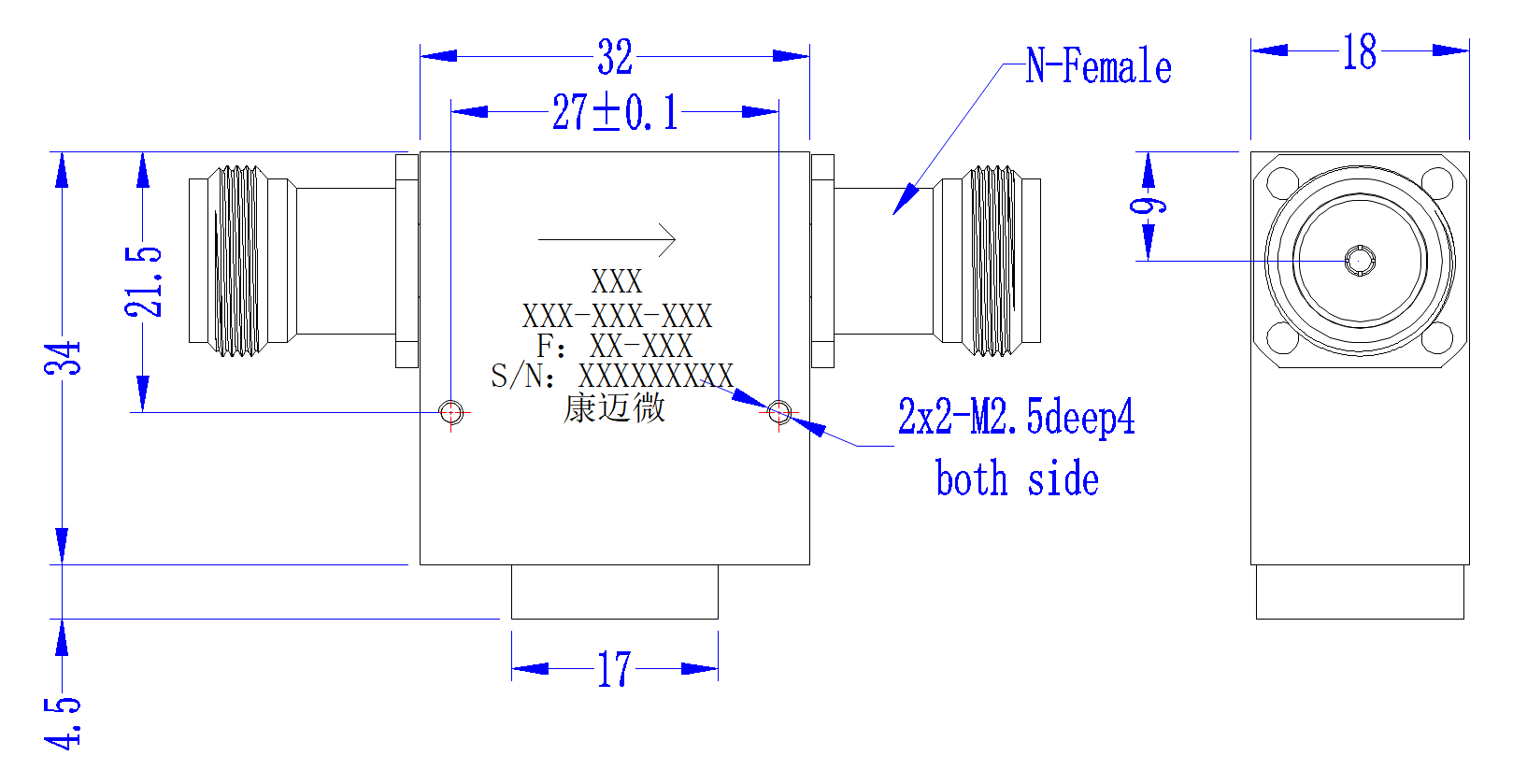

| 接口形式 | N -K |
| 阻抗 | 50Ω |
| 工作温度 | -0~+60℃设计保证 |
| 质量等级 | 工业级 |

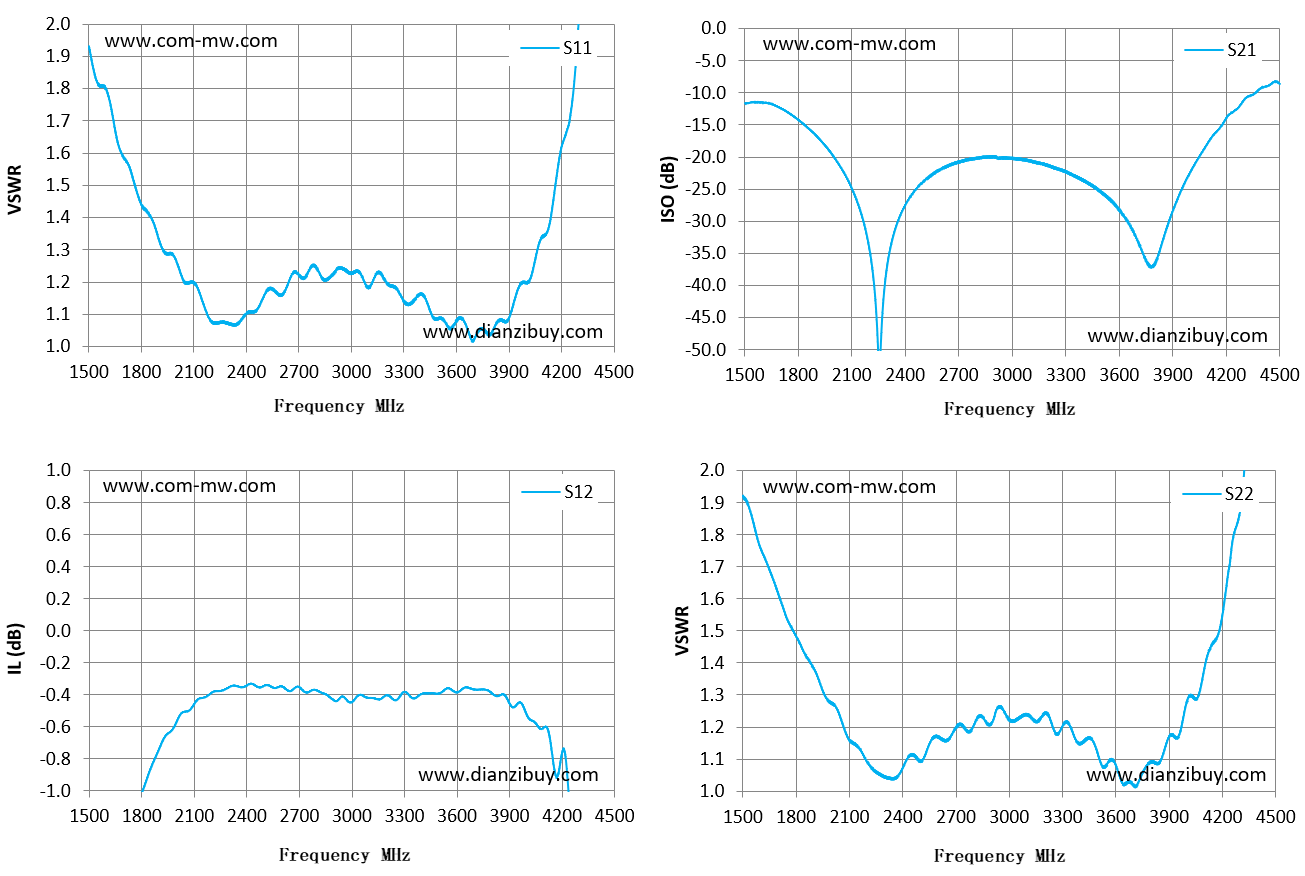

| Frequency GHz | S12 IL dB | S11 VSWR | S22 VSWR | S21 ISO dB |
| 1.50 | -4.12 | 1.93 | 1.92 | -11.68 |
| 1.71 | -1.45 | 1.57 | 1.59 | -12.58 |
| 1.93 | -0.67 | 1.29 | 1.34 | -17.51 |
| 2.14 | -0.42 | 1.15 | 1.14 | -27.87 |
| 2.36 | -0.35 | 1.07 | 1.04 | -30.18 |
| 2.57 | -0.36 | 1.17 | 1.17 | -22.34 |
| 2.79 | -0.37 | 1.25 | 1.19 | -20.25 |
| 3.00 | -0.45 | 1.23 | 1.22 | -20.22 |
| 3.21 | -0.40 | 1.19 | 1.24 | -21.46 |
| 3.43 | -0.39 | 1.14 | 1.16 | -24.12 |
| 3.64 | -0.35 | 1.08 | 1.02 | -29.88 |
| 3.86 | -0.40 | 1.08 | 1.10 | -31.83 |
| 4.07 | -0.61 | 1.32 | 1.31 | -18.94 |
| 4.29 | -1.26 | 1.91 | 1.84 | -11.65 |
| 4.50 | -4.03 | 4.09 | 4.15 | -8.61 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
