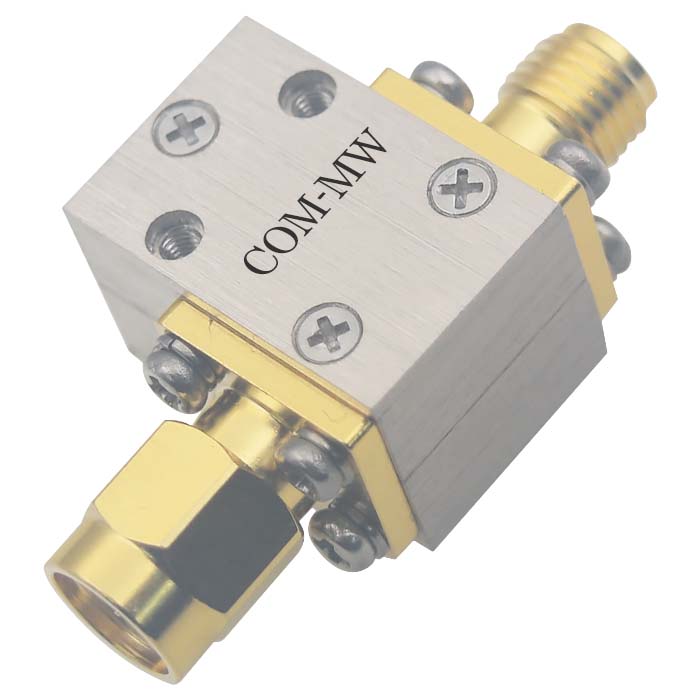

工作频率 7700~9000MHz, 通过功率10W, SMA-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 7700 | ~ | 9000 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.25 |
| 通过功率 | 10W设计保证 |
| 耐反射功率 | 2W设计保证 |
| 传输方向 | 逆时针 |

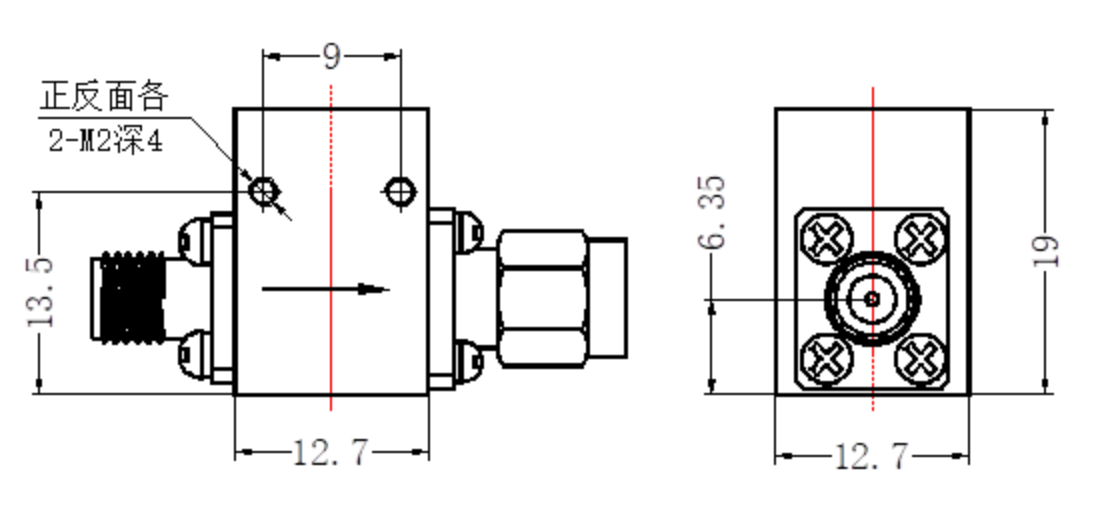

| 接口形式 | SMA-JK |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

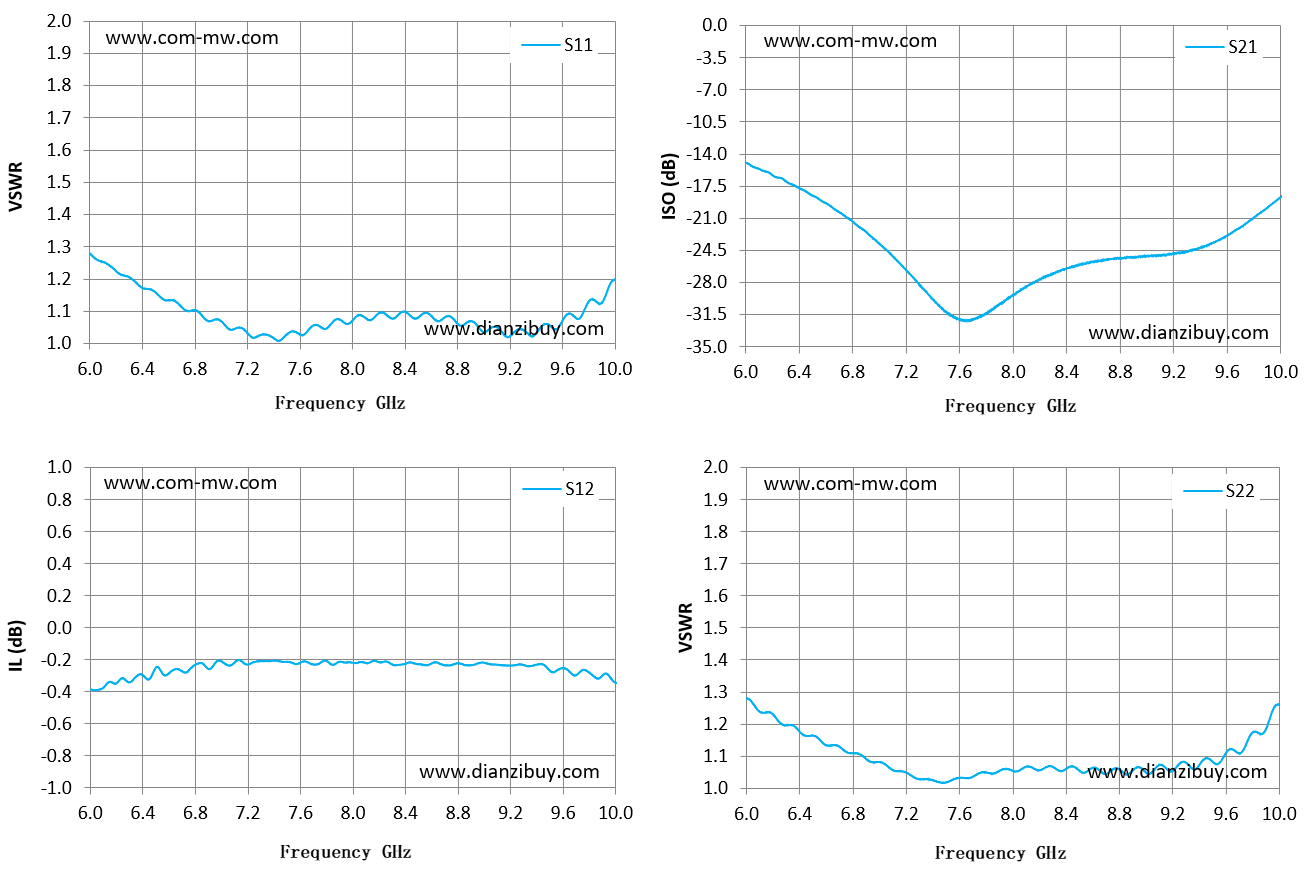

| Frequency GHz | S21 IL dB | S11 VSWR | S22 VSWR | S12 ISO dB |
| 6.00 | -0.25 | 1.19 | 1.20 | -15.25 |
| 6.28 | -0.18 | 1.12 | 1.15 | -17.59 |
| 6.58 | -0.13 | 1.08 | 1.09 | -21.00 |
| 6.86 | -0.13 | 1.10 | 1.08 | -25.61 |
| 7.14 | -0.16 | 1.14 | 1.08 | -30.66 |
| 7.42 | -0.16 | 1.17 | 1.09 | -28.62 |
| 7.72 | -0.14 | 1.18 | 1.10 | -25.20 |
| 8.00 | -0.13 | 1.19 | 1.11 | -23.09 |
| 8.28 | -0.13 | 1.19 | 1.11 | -21.78 |
| 8.58 | -0.10 | 1.15 | 1.11 | -21.05 |
| 8.86 | -0.08 | 1.12 | 1.12 | -20.67 |
| 9.14 | -0.06 | 1.08 | 1.12 | -20.14 |
| 9.42 | -0.08 | 1.05 | 1.13 | -18.93 |
| 9.72 | -0.13 | 1.11 | 1.17 | -15.91 |
| 10.00 | -0.22 | 1.19 | 1.22 | -11.00 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
