射频频率 2~18GHz, 变频损耗 10dB, 功率容量23dBm, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 射频频率 | 2 | ~ | 18 | GHz |
| 本振频率 | 2 | ~ | 18 | GHz |
| 中频频率 | DC | ~ | 3 | GHz |
| 变频损耗 | 10 | dB | ||
| 本振射频隔离 | 35 | dB | ||
| 本振中频隔离 | 25 | dB | ||
| 射频中频隔离 | 25 | dB | ||
| 本振功率 | +7 | +13 | +15 | dBm |
| 功率容量 | 23dBm |
| 阻抗 | 50Ω |

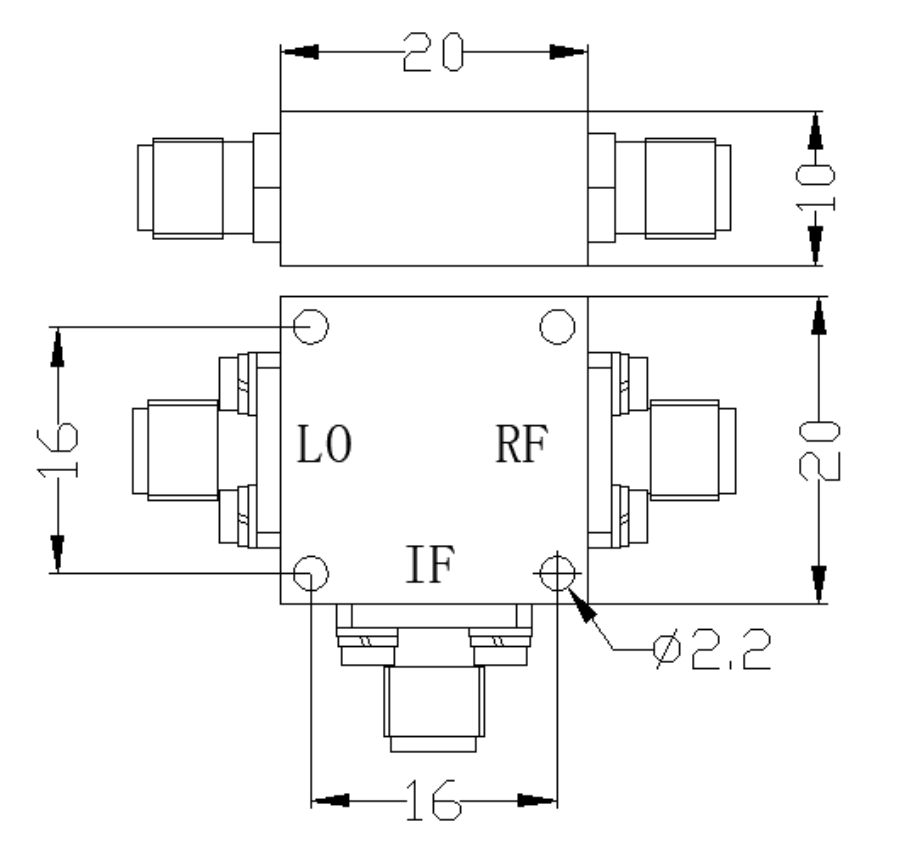

| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 工作温度 | -40~+70℃设计保证 |

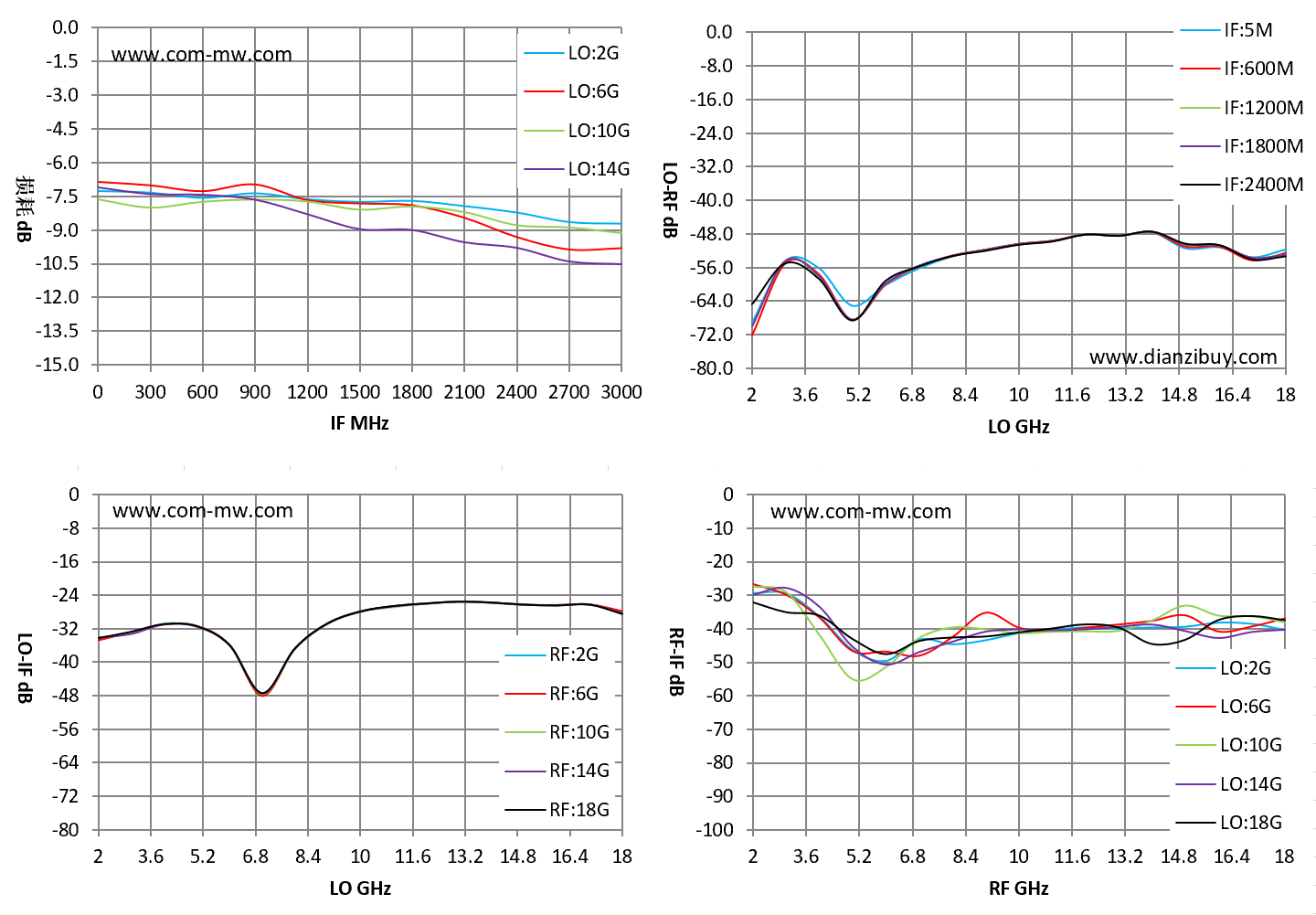

| 频率 GHz | S21 损耗 dB | S12 隔离（本振-射频）dB | S12 隔离（本振-中频）dB | S12 隔离（射频-中频）dB |
| 1 | -8.62 | 64 | 38.38 | 22.68 |
| 2 | -8.62 | 64 | 38.38 | 22.68 |
| 3 | -8.57 | 57.5 | 34.8 | 22.2 |
| 5 | -8.56 | 55.5 | 32.96 | 48 |
| 6 | -8.56 | 55.5 | 32.96 | 48 |
| 7 | -8.73 | 70.1 | 41.45 | 40.9 |
| 8 | -7.89 | 60.2 | 49.8 | 33.4 |
| 10 | -8.48 | 55.7 | 30.7 | 29.88 |
| 11 | -8.48 | 55.7 | 30.7 | 29.88 |
| 12 | -8.07 | 53 | 29.7 | 31.34 |
| 13 | -8.47 | 54 | 28.6 | 31.5 |
| 14 | -9.09 | 51.4 | 30.4 | 28.36 |
| 16 | -9.21 | 52.7 | 29.7 | 26.5 |
| 17 | -7.96 | 56.4 | 30.4 | 32.1 |
| 18 | -6.32 | 57.2 | 32.7 | 27.3 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
