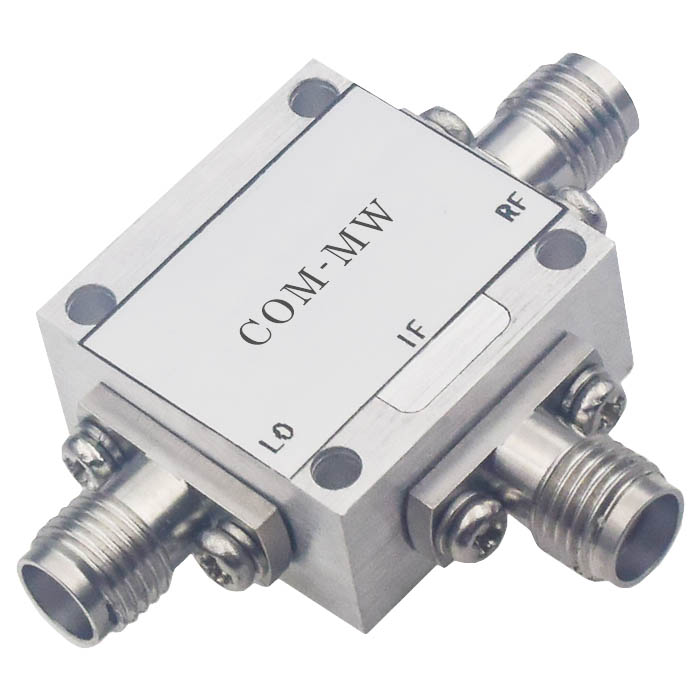

射频频率2~18GHz, 变频损耗15dB, 功率容量23dBm, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 射频频率 | 2 | ~ | 18 | GHz |
| 本振频率 | 2 | ~ | 18 | GHz |
| 中频频率 | DC | ~ | 3 | GHz |
| 变频损耗 | 15 | dB | ||
| 本振射频隔离 | 30 | dB | ||
| 本振中频隔离 | 20 | dB | ||
| 射频中频隔离 | 20 | dB | ||
| 本振功率 | 10 | 14 | 17 | dBm |
| 功率容量 | 23dBm |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 工作温度 | -40~+70℃设计保证 |

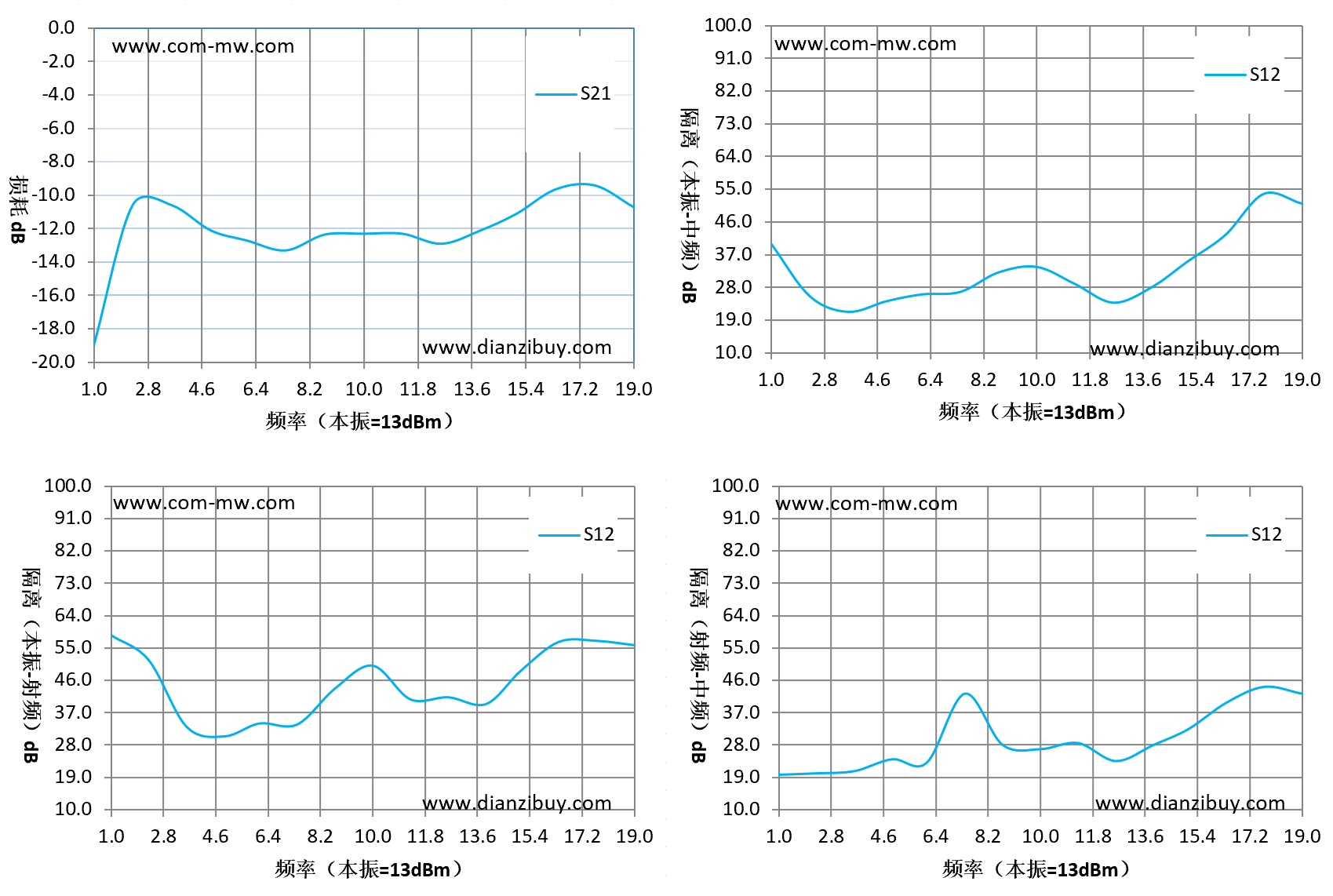

| 频率 GHz | S21 损耗 dB | S12 隔离（本振-射频）dB | S12 隔离（本振-中频）dB | S12 隔离（射频-中频）dB |
| 1 | -19 | 58.5 | 39.9 | 19.8 |
| 2 | -19 | 58.5 | 39.9 | 19.8 |
| 4 | -10.59 | 32.98 | 21.34 | 20.8 |
| 5 | -12.1 | 30.3 | 24.27 | 24.1 |
| 6 | -12.1 | 30.3 | 24.27 | 24.1 |
| 7 | -12.7 | 33.9 | 26.14 | 23.2 |
| 9 | -12.35 | 43.6 | 32.2 | 28.1 |
| 10 | -12.3 | 50 | 33.7 | 26.9 |
| 11 | -12.3 | 50 | 33.7 | 26.9 |
| 13 | -12.9 | 41.2 | 23.85 | 23.6 |
| 14 | -12.1 | 39.3 | 28.1 | 28.1 |
| 15 | -12.1 | 39.3 | 28.1 | 28.1 |
| 16 | -11.1 | 48.6 | 35.1 | 32.5 |
| 18 | -9.4 | 56.9 | 53.8 | 44.2 |
| 19 | -10.7 | 55.7 | 51.1 | 42.3 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
