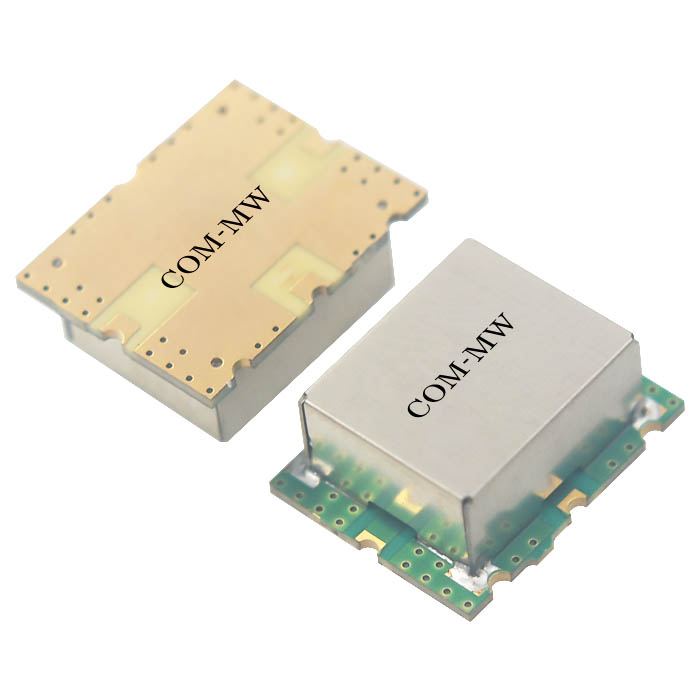

射频频率 5~1800MHz, 插入损耗 11dB, 表面贴装, 全国产化
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 射频频率 | 5 | ~ | 1800 | MHz |
| 本振频率 | 5 | ~ | 1800 | MHz |
| 中频频率 | 5 | ~ | 1500 | MHz |
| 插入损耗 | 11 | dB | ||
| 本振射频隔离 | 18 | dB | ||
| 本振中频隔离 | 18 | dB | ||
| 射频中频隔离 | 15 | dB | ||
| 本振功率 | 11 | 13 | 15 | dB |
| 本振功率 | 13dBm设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 全国产化 |

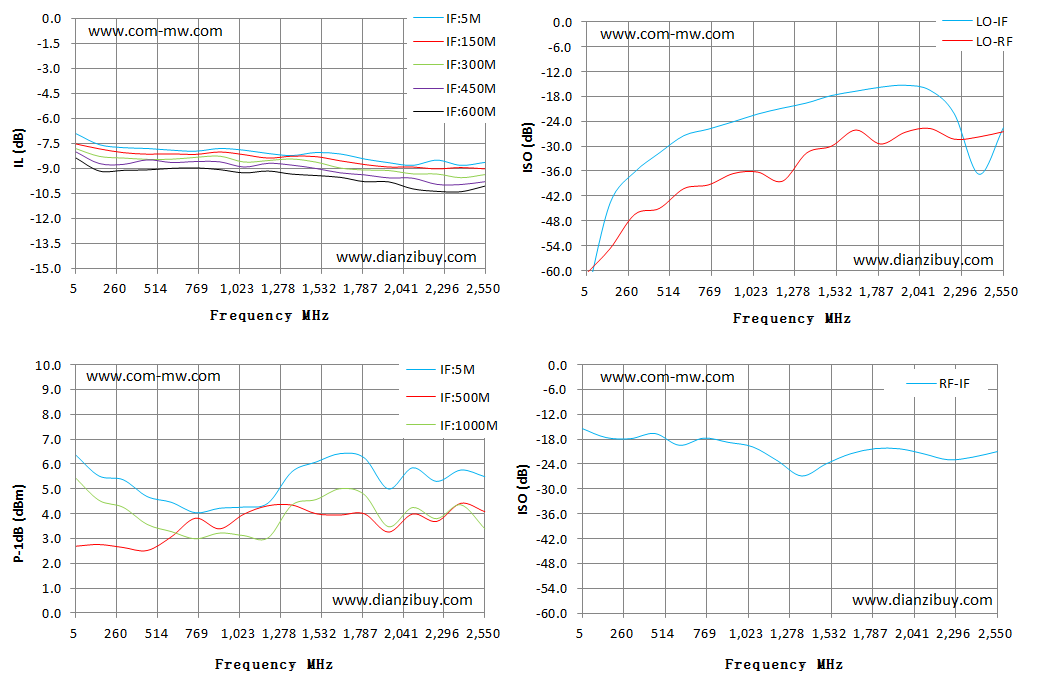

| Frequency MHz | IF:5M IL dB | IF:300M IL dB | IF:500M P-1 dBm | LO-IF dB | LO-RF dB | RF-IF dB |
| 5 | -6.9 | -7.8 | 2.7 | -66.7 | -60.7 | -15.4 |
| 187 | -7.6 | -8.3 | 2.8 | -43.6 | -54.6 | -17.6 |
| 369 | -7.7 | -8.4 | 2.6 | -36.2 | -46.4 | -17.9 |
| 550 | -7.8 | -8.4 | 2.5 | -31.6 | -45 | -16.6 |
| 732 | -7.9 | -8.4 | 3.1 | -27.4 | -40.2 | -19.5 |
| 914 | -7.8 | -8.2 | 3.4 | -24.1 | -36.6 | -18.8 |
| 1096 | -7.9 | -8.6 | 4 | -22.2 | -36.2 | -19.9 |
| 1278 | -8.1 | -8.5 | 4.3 | -20.8 | -38.5 | -23.2 |
| 1459 | -8.2 | -8.4 | 4.4 | -19.6 | -31.6 | -26.9 |
| 1641 | -8 | -8.6 | 4 | -17.8 | -30 | -23.9 |
| 1823 | -8.4 | -9.1 | 4 | -15.8 | -29.5 | -20.3 |
| 2005 | -8.6 | -9.1 | 3.3 | -15.3 | -26.7 | -20.3 |
| 2186 | -8.8 | -9.3 | 4 | -16.5 | -25.7 | -21.5 |
| 2368 | -8.5 | -9.3 | 3.7 | -22.2 | -28.3 | -23 |
| 2550 | -8.6 | -9.3 | 4.1 | -25.5 | -26.5 | -21 |
| RF（MHz） | 杂散抑制（dBc） | IF谐波抑制（dBc） |
| 5.00 | 27@2RF+LO | 38@2IF |
| 300.00 | 26@LO-2RF | 44@2IF |
| 600.00 | 29@2LO-RF | 47@2IF |
| 900.00 | 33@2RF-LO | 40@3IF |
| 1200.00 | 19@3LO-RF | 36@3IF |
| 1600.00 | 14@2LO-RF | 43@2IF |
| 1800.00 | 14@3LO-RF | 53@2IF |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
