射频频率5~2500MHz, 插入损耗8.5dB
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 射频频率 | 5 | ~ | 2500 | MHz |
| 本振频率 | 5 | ~ | 2500 | MHz |
| 中频频率 | 5 | ~ | 1500 | MHz |
| 插入损耗 | 8.5 | dB | ||
| 输入P-1 | 8 | dBm | ||
| 本振射频隔离 | 20 | 25 | dB | |
| 本振中频隔离 | 20 | 25 | dB | |
| 射频中频隔离 | 18 | 20 | dB | |
| 本振功率 | 12 | 13 | 14 | dB |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 表面 | 镀镍 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |

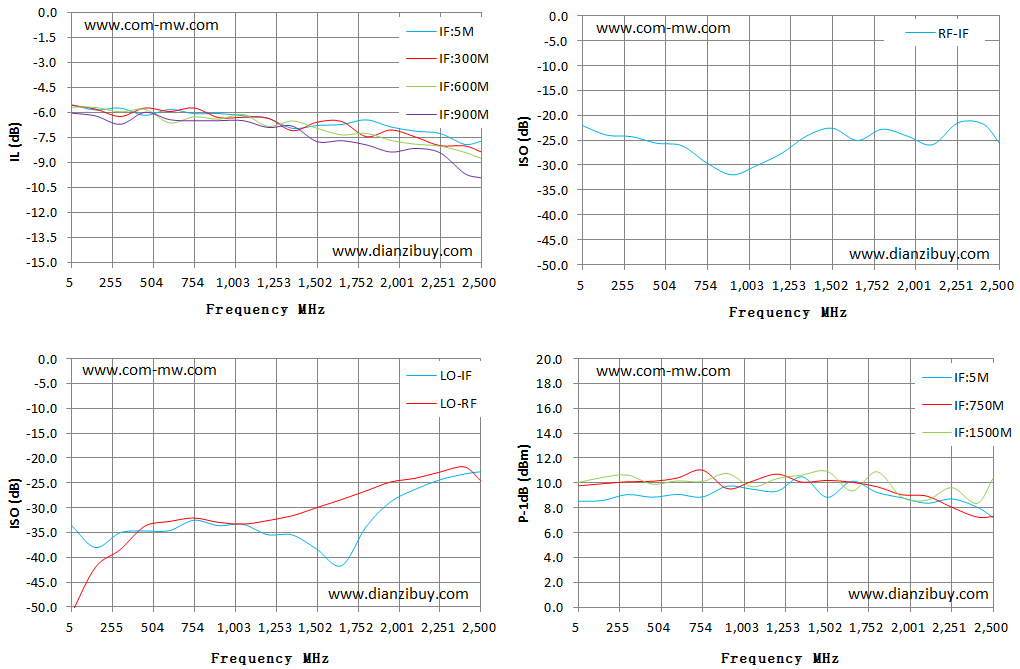

| F MHz | IF:5M IL dB | IF:900M IL dB | LO-IF dB | LO-RF dB | RF-IF dB | IF:750M P-1 dBm |
|---|---|---|---|---|---|---|
| 5 | -5.5 | -6 | -33.6 | -51.2 | -22.1 | 9.8 |
| 183 | -5.8 | -6.2 | -38 | -42 | -24 | 9.9 |
| 361 | -5.7 | -6.7 | -35.1 | -38.5 | -24.3 | 10.1 |
| 540 | -6.2 | -6 | -34.7 | -33.7 | -25.6 | 10.1 |
| 718 | -5.8 | -6.4 | -34.6 | -32.8 | -26.1 | 10.4 |
| 896 | -6.1 | -6.5 | -32.5 | -32.1 | -29.6 | 11 |
| 1074 | -6.2 | -6.5 | -33.4 | -33.3 | -30.1 | 10.1 |
| 1253 | -6.3 | -6.9 | -35.4 | -32.6 | -27.6 | 10.7 |
| 1431 | -6.9 | -6.8 | -35.5 | -31.6 | -24.1 | 10.1 |
| 1609 | -6.8 | -7.7 | -38.4 | -30 | -22.6 | 10.2 |
| 1787 | -6.7 | -7.7 | -41.7 | -28.4 | -25.1 | 10.1 |
| 1965 | -6.9 | -8.4 | -28.8 | -24.8 | -24.2 | 9.1 |
| 2144 | -7.1 | -8.1 | -26.3 | -24.1 | -25.9 | 8.9 |
| 2322 | -7.2 | -8.4 | -24.4 | -22.8 | -21.5 | 8 |
| 2500 | -7.7 | -9.9 | -22.7 | -24.6 | -25.6 | 7.3 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
