射频频率 7~43GHz, 变频损耗 10.5dB, 2.92, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。

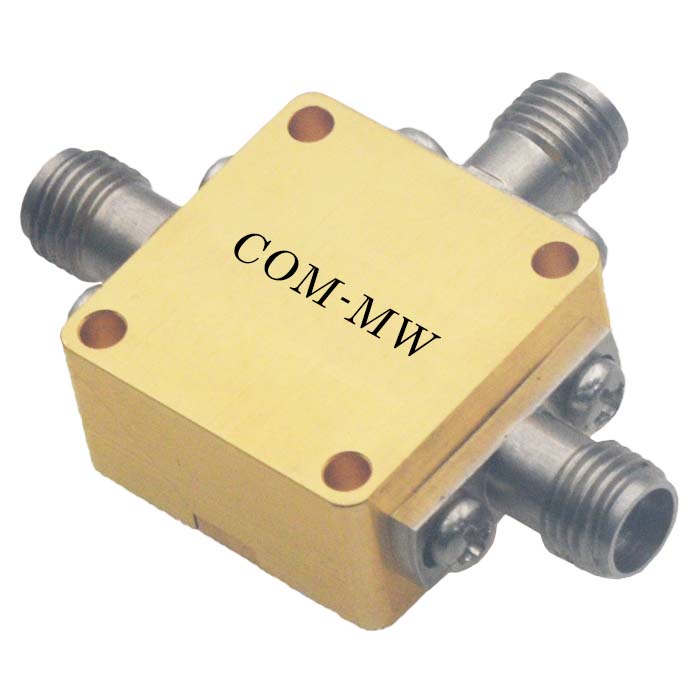

双平衡混频器，无源
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 射频频率 | 7 | ~ | 43 | GHz |
| 本振频率 | 7 | ~ | 43 | GHz |
| 中频频率 | DC | ~ | 11 | GHz |
| 变频损耗 | 10.5 | dB | ||
| 本振输入功率 | 14 | 15 | 17 | dB |
| 射频输入P-1dB | +10 | dBm | ||
| 本振射频隔离 | 40 | dB | ||
| 本振中频隔离 | 25 | dB | ||
| 射频中频隔离 | 20 | dB |
| 阻抗 | 50Ω |
| 本振/射频接口形式 | 2.92-F or K |
| 中频接口形式 | SMA-F or K |
| 工作温度 | -40~+65℃设计保证 |

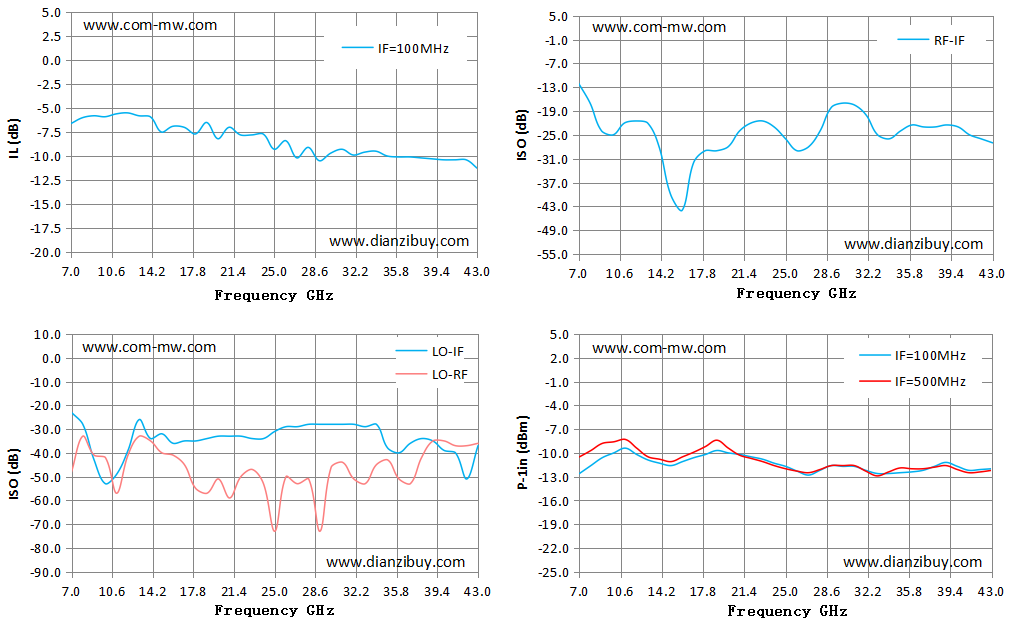

| Frequency GHz | IF=100MHz IL dB | LO-IF ISO dB | LO-RF ISO dB | RF-IF ISO dB | IF=100MHz P-1in dBm | IF=500MHz P-1in dBm |
| 7.00 | -6.60 | -23.00 | -48.00 | -12.00 | -12.60 | -10.50 |
| 9.57 | -5.80 | -43.00 | -41.00 | -24.00 | -10.60 | -8.80 |
| 12.14 | -5.50 | -39.00 | -41.00 | -21.50 | -10.20 | -9.40 |
| 14.71 | -5.90 | -34.00 | -35.00 | -28.00 | -11.30 | -10.80 |
| 17.29 | -7.00 | -35.00 | -45.00 | -32.00 | -10.60 | -9.90 |
| 19.86 | -6.50 | -34.00 | -57.00 | -29.00 | -9.70 | -8.40 |
| 22.43 | -7.80 | -33.00 | -50.00 | -22.00 | -10.50 | -10.70 |
| 25.00 | -9.30 | -31.00 | -73.00 | -26.00 | -11.70 | -12.00 |
| 27.57 | -10.20 | -29.00 | -53.00 | -28.00 | -12.80 | -12.50 |
| 30.14 | -9.70 | -28.00 | -46.00 | -17.00 | -11.70 | -11.60 |
| 32.71 | -9.90 | -28.00 | -51.00 | -20.00 | -12.20 | -12.30 |
| 35.29 | -10.00 | -38.00 | -43.00 | -24.00 | -12.50 | -11.90 |
| 37.86 | -10.10 | -36.00 | -53.00 | -23.00 | -12.20 | -12.00 |
| 40.43 | -10.40 | -39.00 | -35.00 | -23.00 | -11.70 | -12.10 |
| 43.00 | -11.30 | -37.00 | -36.00 | -27.00 | -12.00 | -12.20 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
提供技术要求，工程师 1 个工作日内响应。
