射频频率 8~15GHz, 功率容量20dBm, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 射频频率 | 8 | ~ | 15 | GHz |
| 本振频率 | 8 | ~ | 15 | GHz |
| 中频频率 | DC | ~ | 5 | GHz |
| 输入p-1 | 11 | dBm | ||
| 本振功率 | 11 | 13 | 15 | dBm |
| 变频损耗 | 9 | dBm | ||
| 本振射频隔离 | 35 | dB | ||
| 本振中频隔离 | 35 | dB | ||
| 射频中频隔离 | 30 | dB |
| 功率容量 | 20dBm设计保证 |
| 阻抗 | 50Ω |

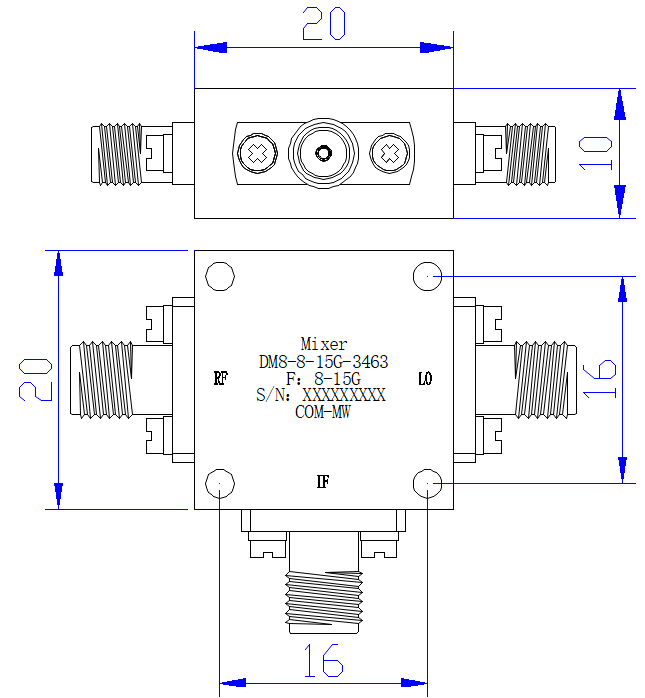

| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |

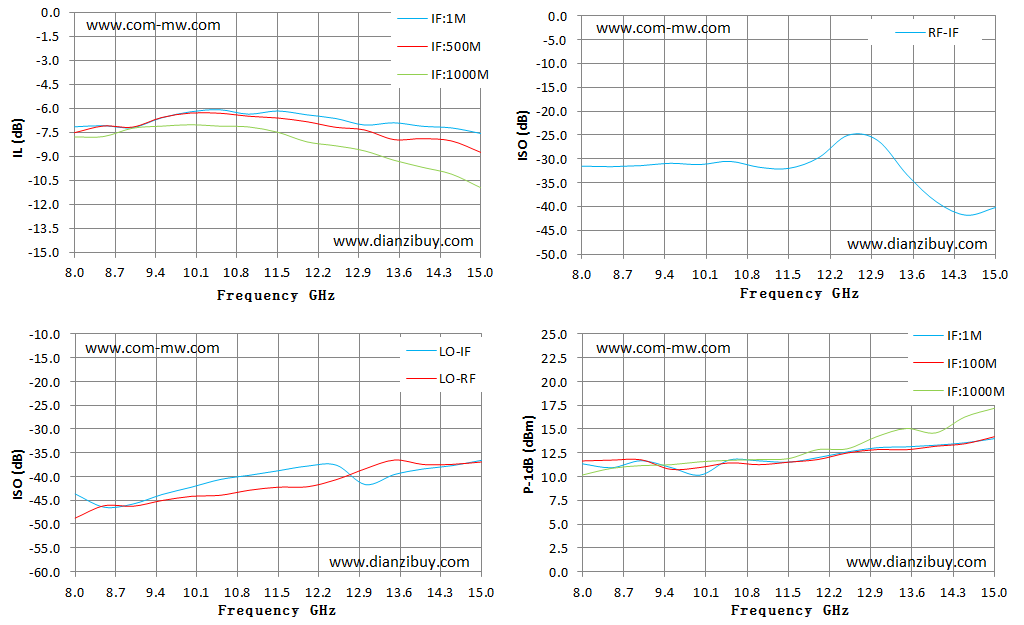

| Frequency GHz | IF:1000M IL dB | LO-IF ISO dB | LO-RF ISO dB | LO-IF ISO dB | P-1 dBm |
| 8 | -7.8 | -43.7 | -48.7 | -31.5 | 11.4 |
| 8.5 | -7.7 | -46.4 | -46.1 | -31.6 | 10.9 |
| 9 | -7.2 | -45.8 | -46.2 | -31.4 | 11.7 |
| 9.5 | -7.1 | -43.8 | -45 | -30.9 | 11 |
| 10 | -7 | -42.3 | -44.2 | -31.2 | 10.2 |
| 10.5 | -7.1 | -40.6 | -43.9 | -30.5 | 11.8 |
| 11 | -7.1 | -39.7 | -42.9 | -31.8 | 11.7 |
| 11.5 | -7.5 | -38.8 | -42.2 | -32 | 11.5 |
| 12 | -8.1 | -37.8 | -42.2 | -29.8 | 12 |
| 12.5 | -8.3 | -37.6 | -40.6 | -25 | 12.6 |
| 13 | -8.6 | -41.7 | -38.4 | -26.1 | 13 |
| 13.5 | -9.2 | -39.6 | -36.5 | -33.4 | 13.1 |
| 14 | -9.7 | -38.4 | -37.5 | -39.1 | 13.3 |
| 14.5 | -10.1 | -37.7 | -37.4 | -41.8 | 13.6 |
| 15 | -11 | -36.6 | -36.9 | -40.1 | 14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
