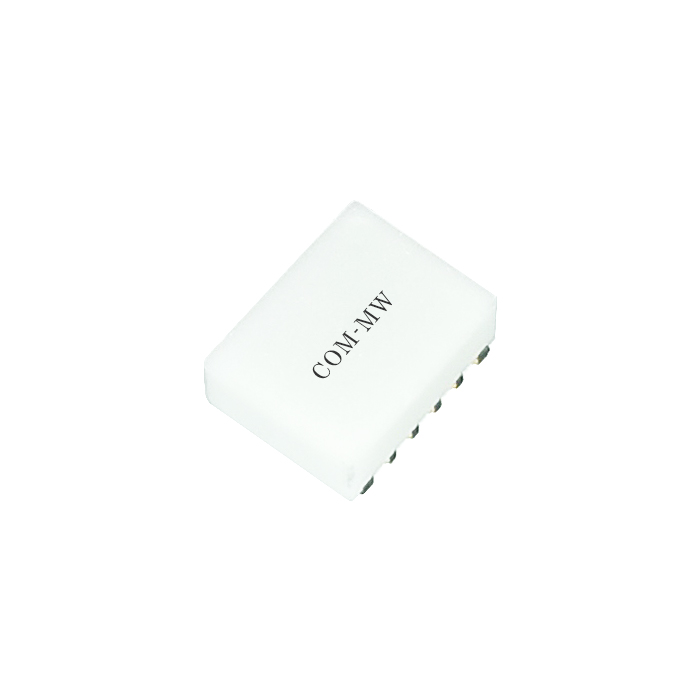

射频频率 5~3500MHz, 插入损耗 9dB, 表面贴装, 替代ADE-35MH+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 射频频率 | 5 | ~ | 3500 | MHz |
| 本振频率 | 5 | ~ | 2500 | MHz |
| 中频频率 | 5 | ~ | 1500 | MHz |
| 插入损耗 | 9 | dB | ||
| 本振射频隔离 | 22 | dB | ||
| 本振中频隔离 | 20 | dB | ||
| 射频中频隔离 | 20 | dB | ||
| 本振功率 | 12 | 13 | 15 | dBm |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 其它 | 替代ADE-35MH+ |

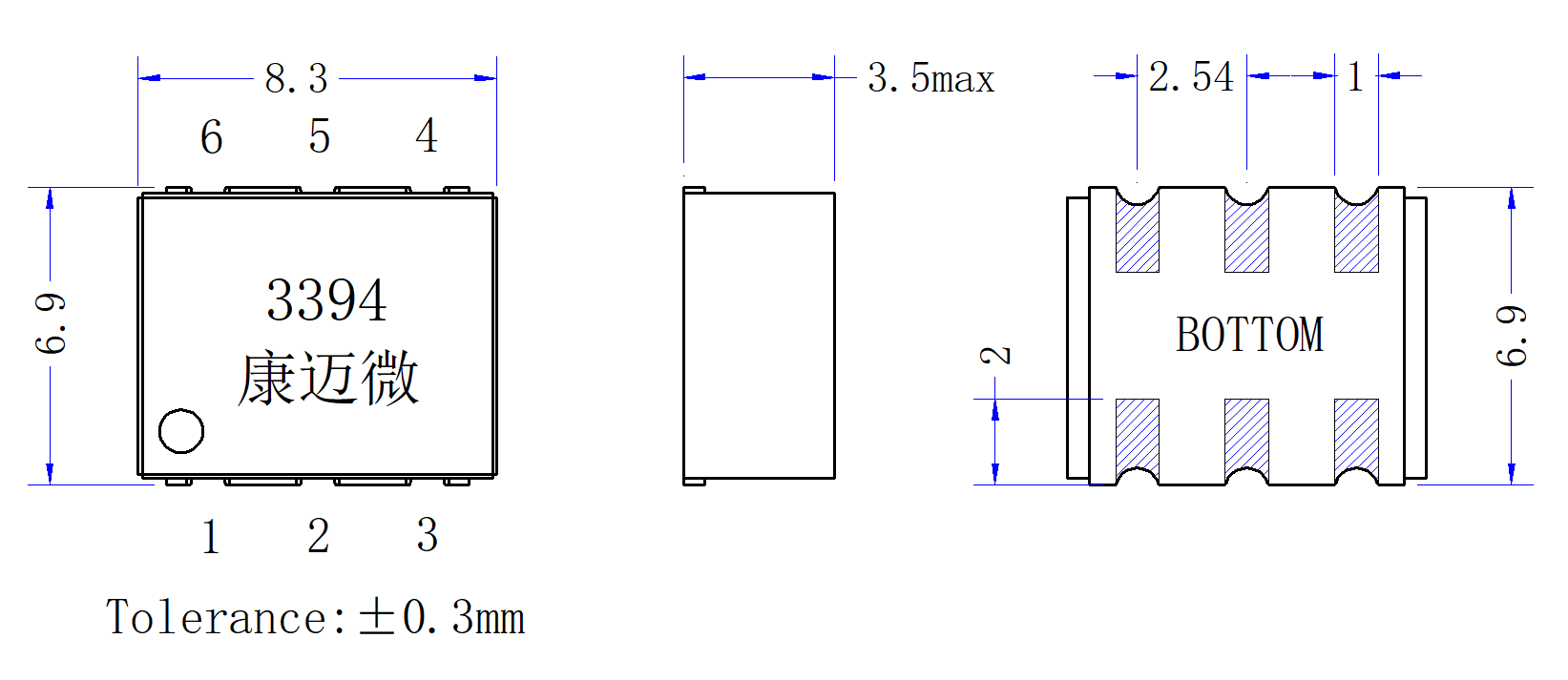

| 1 | LO | 6 |
| 2 | RF | 3 |
| 3 | IF | 2 |
| 4 | GND | 1，4，5 |

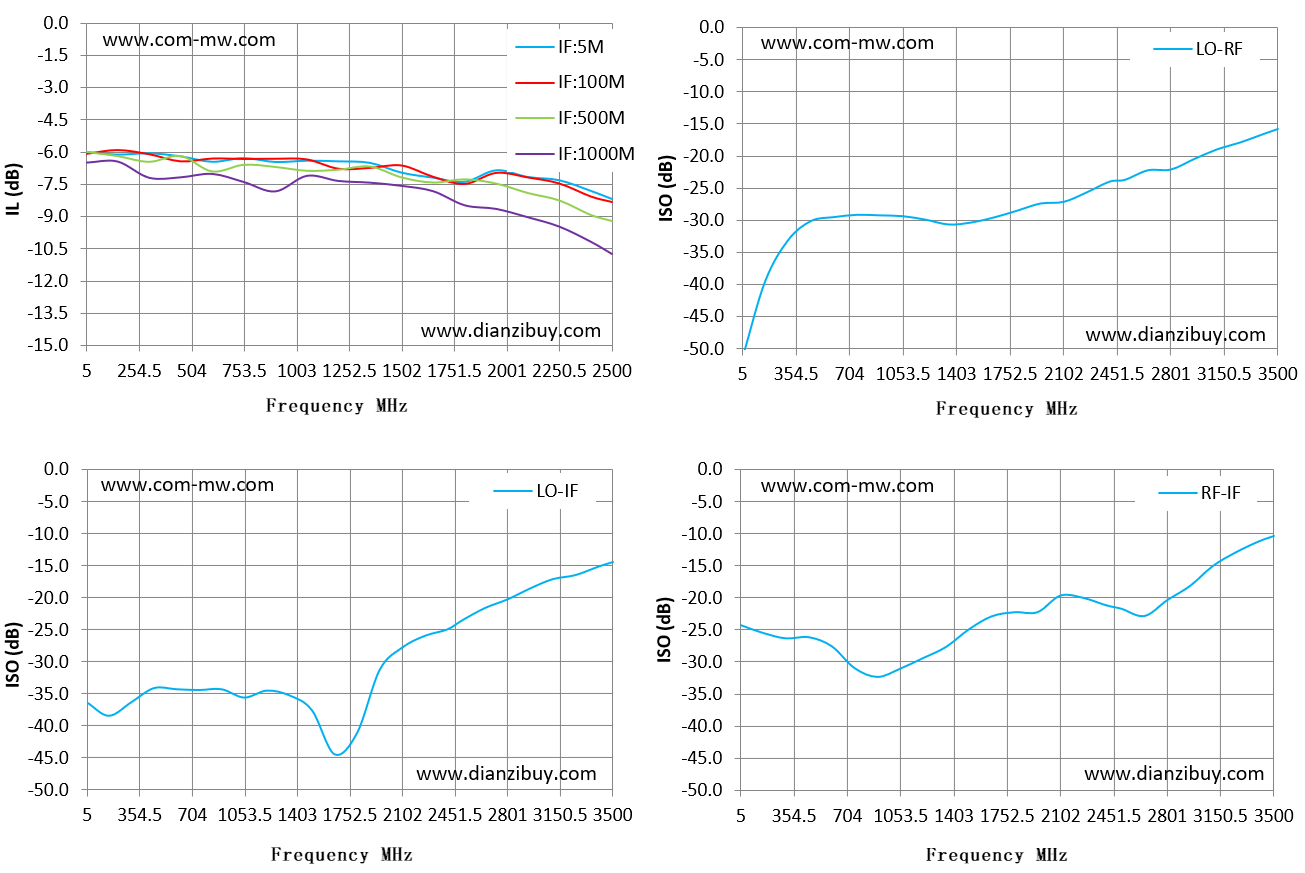

| Frequency MHz | IF:1000M 损耗 dB | LO-IF 隔离 dB | LO-RF 隔离 dB | RF-IF 隔离 dB |
| 5.00 | -6.47 | -36.37 | -51.16 | -24.29 |
| 183.00 | -6.42 | -38.45 | -39.53 | -25.50 |
| 361.00 | -7.18 | -36.33 | -33.13 | -26.34 |
| 540.00 | -7.16 | -34.13 | -30.15 | -26.16 |
| 718.00 | -7.00 | -34.31 | -29.55 | -27.57 |
| 896.00 | -7.38 | -34.43 | -29.19 | -30.99 |
| 1074.00 | -7.09 | -35.61 | -29.41 | -31.06 |
| 1253.00 | -7.33 | -34.52 | -29.96 | -29.41 |
| 1431.00 | -7.41 | -35.27 | -30.70 | -27.67 |
| 1609.00 | -7.56 | -37.60 | -30.38 | -24.92 |
| 1787.00 | -7.81 | -44.47 | -29.57 | -22.89 |
| 1965.00 | -8.64 | -31.27 | -27.43 | -22.24 |
| 2144.00 | -9.03 | -27.80 | -27.18 | -19.65 |
| 2322.00 | -9.47 | -25.97 | -25.71 | -20.02 |
| 2500.00 | -10.75 | -23.52 | -23.75 | -21.72 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
