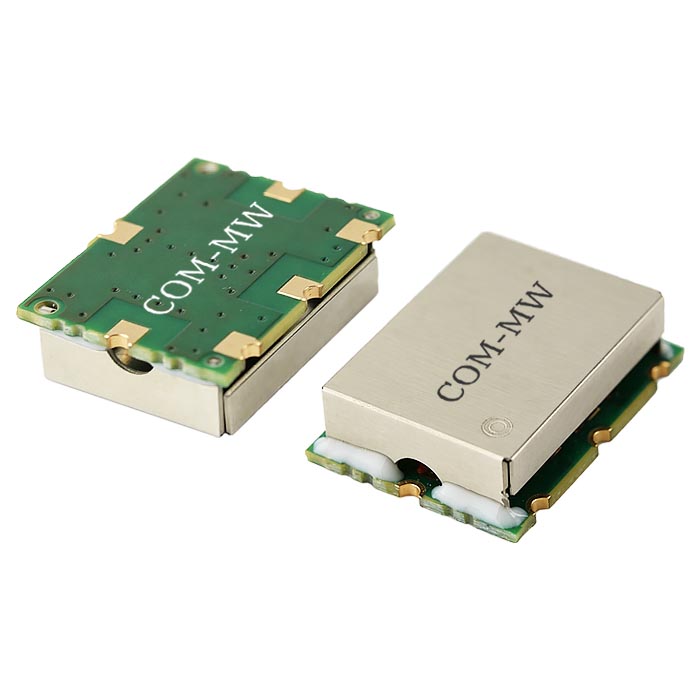

射频频率 600~2700MHz, 插入损耗 8.9dB, 表面贴装, 替代HJK-272H+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 射频频率 | 600 | ~ | 2700 | MHz |
| 本振频率 | 600 | ~ | 2700 | MHz |
| 中频频率 | 10 | ~ | 1000 | MHz |
| 插入损耗 | 8.9 | dB | ||
| 本振射频隔离 | 28 | dB | ||
| 本振中频隔离 | 17 | dB |
| 本振功率 | +17dBm设计保证 |
| 1 dB COMP. | +17dBm@Typ. |
| IP3 | 26dBm@Typ. |
| IP2 | 44dBm@Typ. |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 其它 | 替代HJK-272H+ |

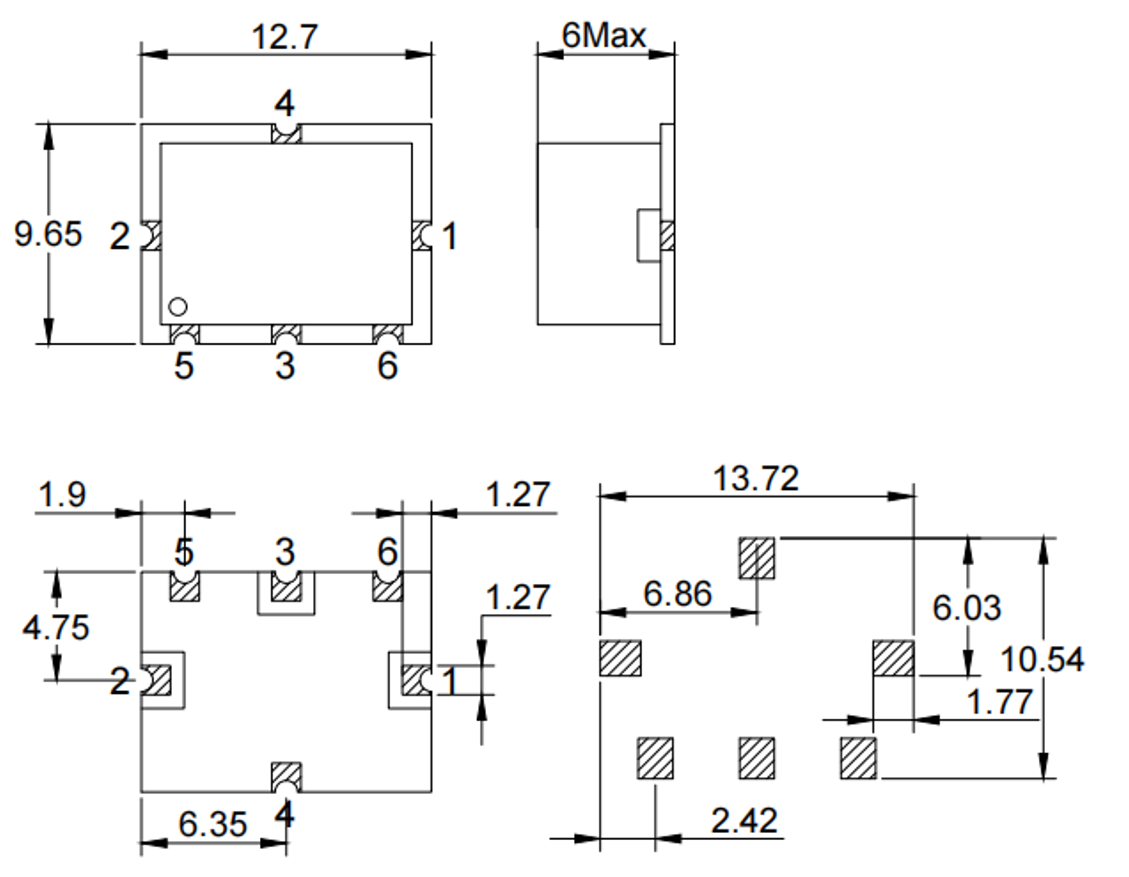

| 引脚序号 | 1 | 2 | 3 | 其他 |
| 引脚定义 | RF | LO | IF | GND |

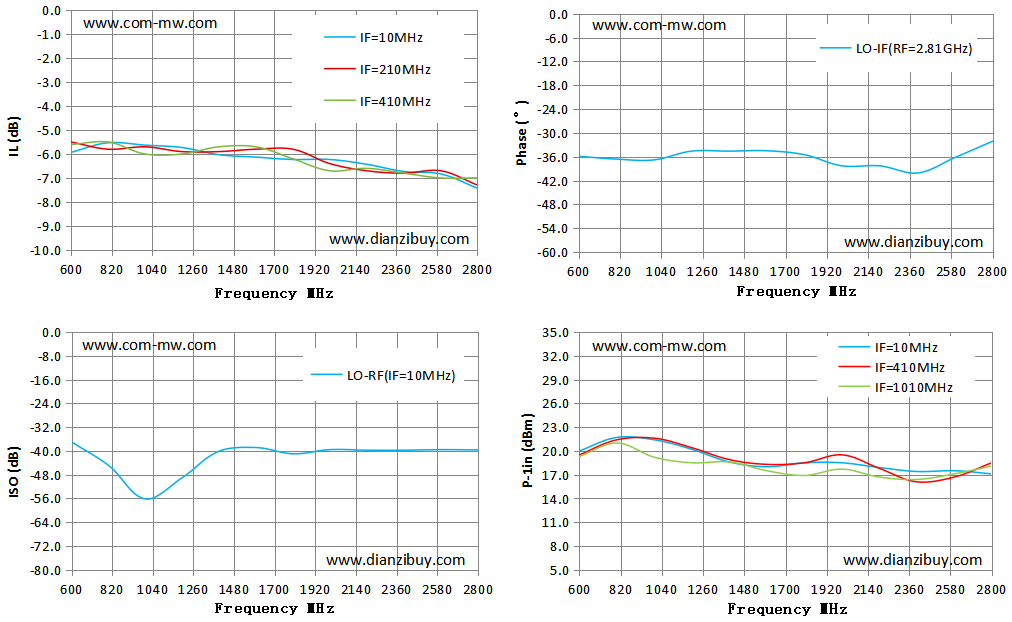

| Frequency MHz | IF=10MHz IL dB | IF=210MHz IL dB | LO-RF(IF=10MHz) ISO dB | LO-IF(RF=2.81GHz) ISO dB | IF=10MHz P-1IN dBm | IF=1010MHz P-1IN dBm |
| 600 | -5.93 | -5.5 | -37 | -35.9 | 20 | 19.3 |
| 800 | -5.53 | -5.8 | -44.9 | -36.6 | 21.7 | 21 |
| 1000 | -5.63 | -5.7 | -56.2 | -36.8 | 21.4 | 19.2 |
| 1200 | -5.73 | -5.9 | -49 | -34.6 | 20.2 | 18.5 |
| 1400 | -6.03 | -5.9 | -40.1 | -34.6 | 18.6 | 18.6 |
| 1600 | -6.13 | -5.8 | -38.9 | -34.5 | 18 | 17.5 |
| 1800 | -6.23 | -5.8 | -41 | -35.5 | 18.5 | 16.9 |
| 2000 | -6.23 | -6.4 | -39.6 | -38.3 | 18.5 | 17.7 |
| 2200 | -6.43 | -6.7 | -39.8 | -38.3 | 17.9 | 16.7 |
| 2400 | -6.73 | -6.8 | -39.8 | -40.1 | 17.4 | 16.4 |
| 2600 | -6.83 | -6.7 | -39.6 | -36.2 | 17.5 | 17.1 |
| 2800 | -7.43 | -7.3 | -39.7 | -32.1 | 17.1 | 18.1 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
